تریستور به زبان ساده؛ قطعه‌ای که جریان‌های عظیم صنعتی را رام می‌کند!
پاسخ سریع
تریستور چیست و چگونه کار می‌کند؟
تریستور (Thyristor) یا SCR، یک قطعه نیمه‌هادی ۴ لایه (P-N-P-N) و سه پایه‌ای (آند، کاتد، گیت) است که مانند یک کلید الکترونیکی یک‌طرفه با قدرت بسیار بالا عمل می‌کند. تریستور با یک پالس جریان کوتاه روی پایه گیت روشن می‌شود و حتی پس از قطع پالس، در وضعیت روشن باقی می‌ماند (خاصیت قفل‌شوندگی یا Latching). اصلی‌ترین کاربرد تریستور در کنترل ولتاژهای بالا، دیمرهای صنعتی، یکسوسازی AC به DC و کنترل دور موتورهای الکتریکی سنگین است.
اگر ترانزیستورها را کلیدهای مینیاتوری و ظریف دنیای الکترونیک دیجیتال بدانیم، تریستورها غول‌های قدرتمند دنیای الکترونیک قدرت و صنعت محسوب می‌شوند.
جایی که صحبت از سوئیچینگ و کنترل جریان‌های چندصد آمپری و ولتاژهای هزاران ولتی باشد، ترانزیستورهای معمولی توان مقاومت ندارند. اینجاست که تریستور وارد میدان می‌شود. در این مقاله تخصصی به زبان ساده بررسی می‌کنیم که تریستور چیست، طرز کار تریستور چگونه است، چه کاربردهایی دارد و تفاوت آن با سایر قطعات نیمه‌هادی در چیست.
تریستور چیست؟ (کالبدشکافی ساختار و پایه‌ها)
[Thyristor / SCR]
واژه Thyristor از ترکیب دو کلمه Thyratron (یک نوع لامپ خلاء قدیمی) و Transistor گرفته شده است. رایج‌ترین نوع تریستور با نام SCR (Silicon Controlled Rectifier) یا یکسوساز کنترل‌شده سیلیکونی شناخته می‌شود.
بر خلاف ترانزیستورها که ساختار ۳ لایه‌ای (PNP یا NPN) دارند، تریستور دارای ۴ لایه نیمه‌هادی (P-N-P-N) پیوسته است که ۳ پیوند P-N را تشکیل می‌دهند. این قطعه دارای ۳ پایه اصلی است:
- آند (Anode – A): ورودی جریان مستقیم یا مثبت.
- کاتد (Cathode – K): خروجی جریان یا منفی.
- گیت (Gate – G): پایه کنترلی که با دریافت یک تحریک کوتاه (پالس ولتاژ/جریان)، تریستور را روشن می‌کند.
نکته کاربردی: برای مشاهده انواع مدل‌های صنعتی، بررسی دیتاشیت و خرید تریستور اورجینال، می‌توانید به بخش مربوطه در فروشگاه ما مراجعه کنید.

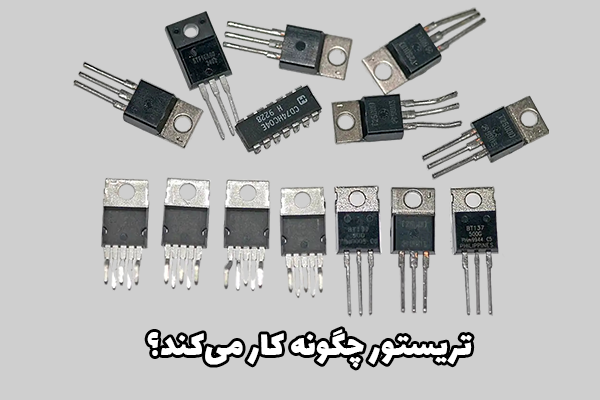

طرز کار تریستور چگونه است؟ (مکانیزم تحریک و قفل‌شوندگی)
[How Thyristors Work]
طرز کار تریستور را می‌توان به یک دیود قفل‌شونده تشبیه کرد. تا زمانی که سیگنالی به پایه گیت اعمال نشود، تریستور حتی در صورت وصل بودن آند به کاتد، اجازه عبور جریان را نمی‌دهد (حالت خاموش یا Blocking).
مراحل هدایت و روشن شدن تریستور:
- اعمال پالس گیت: با اعمال یک پالس ولتاژ/جریان کوچک به پایه گیت، پیوند داخلی شکست پیدا کرده و جریان سنگینی بین آند و کاتد برقرار می‌شود.
- خاصیت قفل‌شوندگی (Latching): نکته جالب اینجاست که به محض روشن شدن تریستور، می‌توانید پالس گیت را قطع کنید! تریستور همچنان روشن می‌ماند و هدایت جریان ادامه می‌یابد.
- خاموش کردن تریستور (Commutation): تریستور با قطع سیگنال گیت خاموش نمی‌شود! برای خاموش کردن آن باید جریان آند-کاتد را به زیر یک حد مشخص به نام جریان نگهدارنده (Holding Current) رساند یا جهت ولتاژ آند-کاتد را معکوس کرد (کاری که در سیکل منفی جریان AC خودبه‌خود اتفاق می‌افتد).
مقایسه تریستور با ترانزیستور و ترایاک
| ویژگی | تریستور (SCR) | ترانزیستور (BJT/MOSFET) | ترایاک (TRIAC) |
|---|---|---|---|
| جهت هدایت جریان | یک‌طرفه (DC / نیم‌موج AC) | یک‌طرفه (DC) | دو‌طرفه (کامل AC) |
| تحریک گیت / بیس | پالس لحظه‌ای (نیازمند قفل) | سیگنال مداوم (پیوسته) | پالس لحظه‌ای |
| تحمل توان و جریان | فوق‌العاده سنگین (صنعتی) | کم تا متوسط | متوسط تا بالا |
| سرعت سوئیچینگ | متوسط (فرکانس برق شهر) | بسیار بالا (مگاهرتز) | پایین تا متوسط |
مهم‌ترین کاربرد تریستور چیست؟ (صنعت و تجهیزات)
[Applications]
به دلیل بازدهی حرارتی فوق‌العاده و توانایی کنترل قدرت‌های بالا، تریستورها در اکثر صنایع بزرگ حضور دارند. از مهم‌ترین کاربردهای تریستور می‌توان به موارد زیر اشاره کرد:
۱. کنترل دور موتورهای الکتریکی (Motor Speed Control)
تریستورها با تغییر زاویه آتش (Phase Angle Control) می‌توانند مقدار ولتاژ و توان متناوب ورودی به موتورهای صنعتی DC و AC را برش داده و سرعت آن‌ها را با دقت بالا تغییر دهند.
۲. دیمرهای صنعتی و کنترل‌کننده‌های حرارت (Dimmer & Heater Control)
در کوره‌های القایی، سیستم‌های روشنایی توان‌بالا و المنت‌های حرارتی بزرگ صنعتی، از تریستور برای تنظیم دقیق توان و حرارت بدون اتلاف انرژی استفاده می‌شود.
۳. یکسوسازهای کنترل‌شده (Controlled Rectifiers)
بر خلاف دیود معمولی که ولتاژ AC را به یک ولتاژ DC ثابت تبدیل می‌کند، یکسوسازهای تریستوری می‌توانند سطح ولتاژ خروجی DC را طبق فرمان گیت کم و زیاد کنند.
۴. سیستم‌های حفاظتی اهرم‌بندی (Crowbar Circuit)
در منابع تغذیه حساس، اگر ولتاژ از حد مجاز فراتر رود، تریستور فوراً آتش کرده و مدار را به زمین اتصال کوتاه می‌کند تا فیوز بپرد و تجهیزات گران‌قیمت آسیب نبینند.
راهنمای خرید و ثبت سفارش
تریستورها قطعات بی‌جایگزین در کنترل توان‌های سنگین هستند. شناخت درست جریان Latching، ولتاژ شکست و زاویه آتش گیت، نقش مهمی در طراحی مدارهای مطمئن قدرت دارد.
چنانچه برای پروژه‌های صنعتی، اتوماسیون یا تعمیرات بردهای قدرتی خود نیاز به قطعات اصلی دارید، می‌توانید جهت بررسی مشخصات فنی و خرید تریستور باکیفیت و اورجینال به فروشگاه اسپیار مراجعه فرمایید.
