تست اتصال کوتاه با مولتی متر
اتصال کوتاه زمانی رخ میدهد که جریان الکتریکی بهطور غیر مستقیم و بدون عبور از مسیرهای تعیینشده در مدار، از یک نقطه به نقطه دیگر منتقل شود. این وضعیت معمولاً به دلیل خرابی سیمکشی، قطعات یا دستگاههای الکتریکی ایجاد میشود و میتواند منجر به ایجاد گرمای بیش از حد، آسیب به تجهیزات یا حتی آتشسوزی شود.
تست اتصال کوتاه یکی از مراحل کلیدی در بررسی سلامت مدارهای الکتریکی است. با انجام این تست، میتوان به سرعت مشکلات موجود در مدار را شناسایی و از بروز خرابیهای جدیتر جلوگیری کرد. مولتی متر به عنوان یک ابزار چندکاره، نقش بسیار مهمی در این فرآیند دارد. این دستگاه قادر است به سادگی میزان مقاومت و جریان در مدار را اندازهگیری کرده و وجود اتصال کوتاه را تشخیص دهد؛ در نتیجه، تست اتصال کوتاه با استفاده از مولتی متر نه تنها به ایمنی و عملکرد صحیح مدار کمک میکند، بلکه در جلوگیری از هزینههای اضافی ناشی از خرابیهای بیشتر نیز مؤثر است.

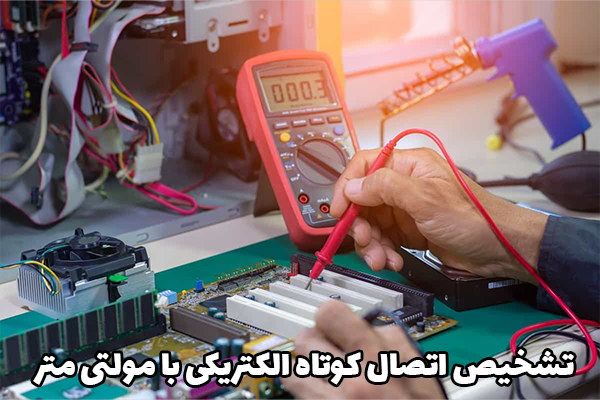

تشخیص اتصال کوتاه الکتریکی با مولتی متر
تشخیص اتصال کوتاه الکتریکی با مولتی متر یکی از روشهای اصلی برای بررسی و رفع مشکلات در مدارهای الکتریکی است. این فرآیند نیازمند دقت بالا و رعایت نکات ایمنی است تا از بروز خطرات احتمالی جلوگیری شود. در ادامه، نحوه انجام این تست به صورت گام به گام آموزش داده میشود.
آمادهسازی مولتی متر
قبل از شروع، مولتی متر را روشن کرده و آن را روی حالت تست مقاومت یا بوق (Continuity) تنظیم کنید. این حالتها برای تشخیص اتصال کوتاه بسیار مناسب هستند؛ زیرا نشاندهنده وجود مسیر مستقیم بین دو نقطه از مدار هستند.
قطع جریان برق
برای اطمینان از ایمنی، حتماً جریان برق مدار را قطع کنید. انجام تست در حالتی که مدار فعال است، میتواند خطرناک باشد و به دستگاههای اندازهگیری یا خود شما آسیب برساند.
انتخاب نقاط تست
دو نقطهای که احتمال وجود اتصال کوتاه در آنها وجود دارد را انتخاب کنید. معمولاً این نقاط شامل دو سر یک قطعه یا دو قسمت از سیمکشی هستند که مشکوک به اتصال کوتاه هستند.
انجام تست
پرابهای مولتی متر را به دو نقطه انتخابشده وصل کنید. اگر مولتی متر صدای بوق تولید کرد یا مقدار مقاومت بسیار کمی (نزدیک به صفر) نمایش داد، این به معنای وجود اتصال کوتاه است. در غیر این صورت، اگر مقاومت بالایی نمایش داده شد یا صدایی شنیده نشد، اتصال کوتاهی وجود ندارد.
تفسیر نتایج
پس از تشخیص اتصال کوتاه، باید منبع آن را پیدا کرده و اقدام به تعمیر یا تعویض قطعه معیوب کنید. این مرحله نیازمند تجربه و دقت است تا مطمئن شوید که مشکل بهطور کامل رفع شده است.
نکات ایمنی
هنگام انجام تست اتصال کوتاه، همیشه نکات ایمنی را رعایت کنید. از دست زدن به بخشهای فعال مدار خودداری کرده و حتماً از تجهیزات حفاظتی مانند دستکش عایق و عینک ایمنی استفاده کنید. رعایت این نکات میتواند از بروز حوادث ناخواسته جلوگیری کند و سلامت شما را تضمین کند.
تست اتصال کوتاه با مولتی متر چگونه است؟
تست اتصال کوتاه با مولتی متر یکی از مراحل مهم در بررسی و رفع مشکلات مدارهای الکتریکی است. ابتدا باید برق مدار کاملاً قطع شود تا از خطرات احتمالی جلوگیری شود. سپس مولتی متر را روی حالت تست مقاومت یا پیوستگی تنظیم کرده و پرابها را به نقاط مختلف سیمها، قطعات و دستگاهها متصل کنید. اگر مولتی متر صدای بوق دهد یا مقدار مقاومت نزدیک به صفر را نشان دهد، اتصال کوتاه وجود دارد. برای سیمها، این تست به شناسایی مسیرهای غیرمجاز جریان کمک میکند، در حالی که در قطعات و دستگاهها میتوان خرابیهای داخلی را شناسایی کرد. دقت در این فرآیند و استفاده از تجهیزات مناسب بسیار مهم است تا از بروز آسیبهای جدیتر جلوگیری شود.
روشهای مختلف تست اتصال کوتاه با مولتی متر
برای تست اتصال کوتاه با مولتی متر، روشهای مختلفی وجود دارد که هرکدام برای شناسایی مشکلات در بخشهای مختلف مدارهای الکتریکی مناسب هستند. در این بخش، به شرح این روشها و همچنین مشکلات رایجی که ممکن است در هنگام انجام تست با آنها مواجه شوید، میپردازیم.
روش تست پیوستگی (Continuity Test)
در این روش، مولتی متر را روی حالت تست پیوستگی تنظیم کنید. این روش برای بررسی وجود مسیر مستقیم جریان در سیمها یا قطعات الکتریکی به کار میرود. پرابهای مولتی متر را به دو نقطه مورد نظر متصل کنید؛ اگر صدای بوق شنیده شود یا مقاومت نزدیک به صفر باشد، به این معنا است که اتصال کوتاه وجود دارد.
روش تست مقاومت (Resistance Test)
در این روش، مولتی متر را روی حالت تست مقاومت (Ω) قرار دهید. با اتصال پرابها به نقاط مختلف مدار یا قطعات، مقاومت اندازهگیری میشود. اگر مقاومت نزدیک به صفر باشد، احتمالاً اتصال کوتاه رخ داده است. این روش برای بررسی دقیقتر و شناسایی جزئیتر مشکلات کاربرد دارد.
روش تست ولتاژ (Voltage Test)
این روش کمتر رایج است اما در برخی موارد میتواند مفید باشد. با تنظیم مولتی متر روی حالت اندازهگیری ولتاژ، میتوان بررسی کرد که آیا ولتاژ غیرعادی در نقاط خاصی از مدار وجود دارد که ممکن است نشانهای از اتصال کوتاه باشد.
