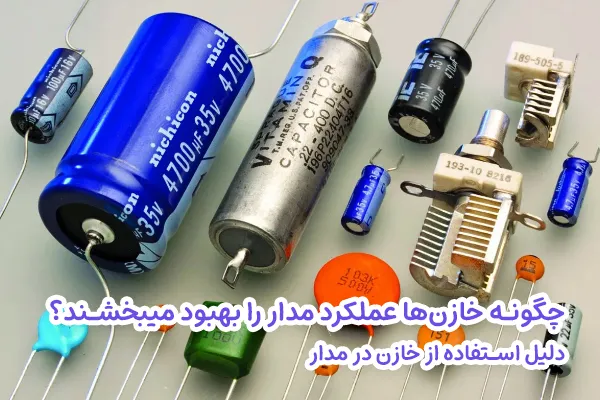

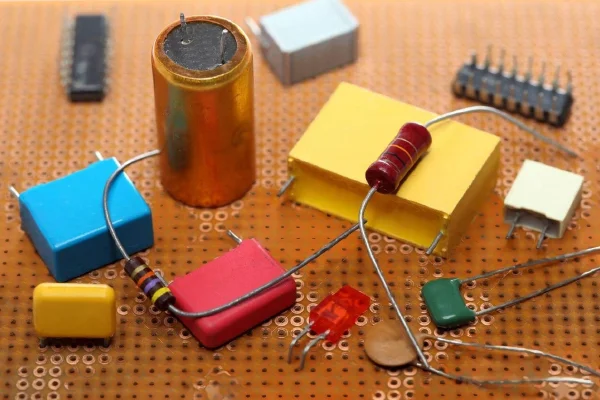

معرفی دلایل استفاده از خازن در مدار
پاسخ کوتاه
کار خازن چیست؟ (خلاصه عملکرد در یک نگاه)
خازن (Capacitor) یک قطعه پسیو الکترونیکی است که انرژی الکتریکی را به صورت بار در یک میدان الکترواستاتیکی ذخیره میکند. بر خلاف باتری که انرژی را با واکنش شیمیایی و در بازه زمانی طولانی تخلیه می‌نماید، خازن قادر است در کسری از میلی‌ثانیه شارژ و دشارژ شود. وظیفه اصلی خازن در مدارها صاف کردن نوسانات ولتاژ (فیلتر نویز)، مسدود کردن جریان مستقیم DC، عبور سیگنال متناوب AC و کمک به راه‌اندازی دینام‌ها و موتورهای الکتریکی است.
آیا تا به حال به این فکر کرده‌اید که بردهای الکترونیکی چگونه نوسانات ناگهانی برق را مهار کرده و ولتاژی کاملاً صاف و بدون ریپل به آی‌سی‌های حساس می‌رسانند؟
خازن پس از مقاومت، پرکاربردترین المان در دنیای برق و الکترونیک است. چه در حال عیب‌یابی یک برد تغذیه سوئیچینگ باشید و چه بخواهید نحوه کارکرد موتورها و دینام خودرو را تحلیل کنید، شناخت بنیادین خازن، فرمول‌ها و نقش‌های آن در مدار گامی ضروری است. در این راهنمای جامع و کاربردی، به زبان ساده و با تکیه بر اصول دقیق علمی بررسی می‌کنیم که خازن چیست و چگونه کار میکند.
خازن چیست و چگونه کار میکند؟
[Mechanism & Physics]
ساختار بنیادین هر خازن از دو صفحه فلزی هادی (رسانا) تشکیل شده که به موازات یکدیگر قرار گرفته‌اند و لایه‌ای نارسانا به نام دی‌الکتریک (Dielectric) میان آن‌ها قرار دارد. جنس دی‌الکتریک می‌تواند هوا، سرامیک، میکا، اکسید آلومینیوم یا پلی‌استر باشد.
۱. فرآیند شارژ (تجمع بار الکتریکی)
با اتصال خازن به یک منبع ولتاژ، الکترون‌ها روی یکی از صفحات تجمع یافته و آن را با بار منفی (Q–) شارژ می‌کنند، در حالی که صفحه مقابل دچار کمبود الکترون شده و بار مثبت (Q+) می‌گیرد. دی‌الکتریک مانع از عبور الکترون‌ها از میان صفحات می‌شود و در نتیجه یک میدان الکتریکی پایدار بین دو صفحه برقرار می‌گردد.
۲. فرآیند دشارژ (تخلیه انرژی در مدار)
به محض اینکه ولتاژ ورودی مدار قطع شود یا افتی رخ دهد، خازن انرژی الکتریکی ذخیره‌شده را در مدار آزاد میکند. این رفتار باعث می‌شود خازن همانند یک مخزن موقت عمل کرده و مانع از شوک‌های ناگهانی یا افت ولتاژ در بخش‌های حساس مدار شود.
واحد خازن چیست و چگونه محاسبه می‌شود؟
[Units & Formulas]
ظرفیت خازن (Capacitance) با نماد C نشان داده می‌شود و معرف توانایی خازن در ذخیره‌سازی بار الکتریکی به ازای هر ولت اختلاف پتانسیل است. واحد استاندارد اندازه‌گیری ظرفیت در سیستم بین‌المللی SI، فاراد (Farad) با نماد اختصاری F است که به افتخار مایکل فارادی نام‌گذاری شده است.
واحدهای کاربردی و زیرمجموعه فاراد:
- میکروفاراد (μF): معادل یک‌میلیونیوم فاراد (10-6 F)؛ متداول‌ترین واحد در خازن‌های الکترولیتی و صافی منبع تغذیه.
- نانوفاراد (nF): معادل یک‌میلیاردیوم فاراد (10-9 F)؛ پرکاربرد در مدارهای فیلتر فرکانسی و رزونانس.
- پیکوفاراد (pF): معادل یک‌تریلیونیوم فاراد (10-12 F)؛ استاندارد خازن‌های عدسی، سرامیکی و فرکانس رادیویی RF.
رابطه بنیادی محاسبه بار ذخیره‌شده به صورت فرمول Q = C × V تعریف می‌شود که در آن Q مقدار بار الکتریکی بر حسب کولن، C ظرفیت خازن بر حسب فاراد و V ولتاژ دو سر خازن بر حسب ولت است.
کار خازن در مدار چیست؟
[Circuit Roles]
خازن در مدار رفتار دوگانه‌ای دارد: در برابر جریان مستقیم (DC) مانند یک مدار باز عمل کرده و مانع عبور آن می‌شود، اما سیگنال‌های متناوب (AC) را با توجه به فرکانس و راکتانس خازنی (Xc = 1 / (2πfC)) از خود عبور می‌دهد. این رفتار باعث نقش‌های اساسی زیر در مدار می‌گردد:
۱. صافی و فیلتراسیون ولتاژ (Smoothing & Filtering)
در خروجی یکسوسازها و منابع تغذیه سوئیچینگ، ولتاژ دارای ریپل‌های پریودیک است. خازن صافی با شارژ شدن در پیک‌های ولتاژ و تخلیه بار در دره‌ها، یک خط ولتاژ DC کاملاً صاف، تمیز و بدون اعوجاج برای تغذیه میکروکنترلرها فراهم میکند.
۲. کوپلاژ و دکوپلاژ سیگنال (Coupling & Decoupling)
خازن کوپلاژ سیگنال‌های صوتی و داده‌های AC را بین مراحل مختلف مدار تقویت‌کننده عبور داده و سطح ولتاژ DC بایاس را مسدود میکند. در مقابل، خازن‌های دکوپلاژ نویزهای گذرای فرکانس بالا را به زمین مدار منتقل می‌سازند.
۳. مدارات زمان‌بندی و نوسان‌ساز (Timing & Tuning)
مدت‌زمان شارژ و دشارژ خازن از طریق مقاومت بر پایه ثابت زمانی (τ = R × C)، تعیین‌کننده فرکانس و بازه‌های زمانی در مدارهای پالس، تراشه‌های تایمر 555 و مدارات تشدید رادیویی است.
۴. اسنابر و حفاظت سوئیچینگ (Snubber Circuits)
خازن‌ها با جذب جهش‌های ولتاژی ناگهانی (Spikes) ناشی از سوئیچینگ سریع ماسفت‌ها و ترانزیستورها، مانع آسیب رسیدن به قطعات قدرت مدار می‌شوند.
کار خازن در دینام چیست؟
یکی از سوالات متداول تکنسین‌های خودرو و صنعت برق، نقش خازن در سیستم دینام (آلترناتور) و ژنراتورها است:
۱. حذف نویز رادیویی و پارازیت (Noise Suppression):
جرقه و سایش کلکتور و جاروبک‌های دینام نویزهای الکترومغناطیسی (RFI/EMI) شدیدی تولید می‌کنند. خازن دینام این نویزها را جذب و خنثی کرده و مانع افتادن پارازیت و سوت کشیدن در سیستم صوتی، رادیو و اخلال در سنسورهای ECU خودرو می‌شود.
۲. تثبیت ولتاژ و حفاظت از پل دیود:
خازن با جذب نوسانات ناگهانی ولتاژ ناشی از قطع و وصل بارهای برقی سنگین در خودرو، مانع از سوختن دیودهای رکتیفایر دینام می‌شود.
۳. راه‌اندازی دینام‌ها و الکتروموتورهای تک‌فاز:
در دینام‌ها و موتورهای القایی تک‌فاز صنعتی و پمپ‌ها، خازن راه‌انداز با ایجاد اختلاف فاز ۹۰ درجه میان سیم‌پیچ اصلی و کمکی، گشتاور استارت اولیه را برای چرخش روتور ایجاد میکند.

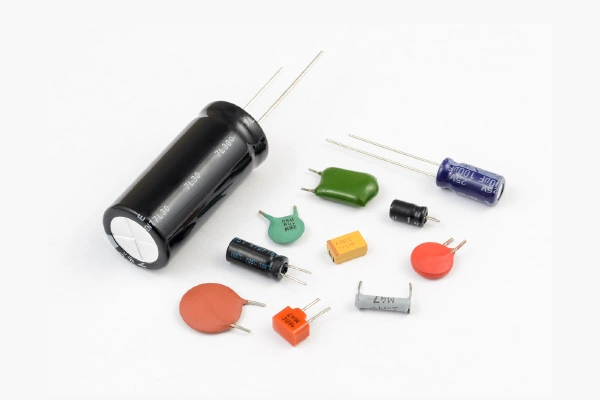

جدول مقایسه مشخصات انواع خازن‌های پرکاربرد
| نوع خازن | محدوده ظرفیت رایج | پلاریته (قطبیت) | کاربرد شاخص در مدار |
|---|---|---|---|
| الکترولیتی (Electrolytic) | 0.1μF ~ 10,000μF | دارای قطب مثبت و منفی | صافی منابع تغذیه، فیلتر ولتاژ و کوپلاژ صوتی |
| سرامیکی / عدسی (Ceramic) | 1pF ~ 10μF | بدون قطب (Non-Polar) | حذف نویز فرکانس بالا و دکوپلاژ آی‌سی‌ها |
| پلی‌استر / فیلمی (MKT/MKP) | 1nF ~ 100μF | بدون قطب (Non-Polar) | مدارات ولتاژ بالا، کراس‌اور صوتی و اسنابر قدرت |
| تانتیالوم (Tantalum) | 0.1μF ~ 1000μF | دارای قطبیت حساس | تجهیزات پزشکی، نظامی و بردهای فشرده SMD با ثبات بالا |
| سوپرخازن (Supercapacitor) | 1F ~ 5000F | دارای قطبیت | بک‌آپ حافظه، سیستم‌های برق اضطراری UPS و استارت سریع |
راهنمای انتخاب و خرید انواع خازن اورجینال
در طراحی و تعمیر بردهای الکترونیکی، علاوه بر ظرفیت فاراد، دقت به ولتاژ کاری نامی، تحمل دمایی (مانند خازن‌های ۱۰۵ درجه) و مقاومت داخلی معادل (ESR) ضامن طول عمر بالای مدار است.
