راهنمای جامع بردهای تغذیه: از تشخیص خرابی تا انتخاب جایگزین مناسب
بردهای تغذیه (Power Supply Boards) یکی از مهمترین اجزای دستگاههای الکترونیکی هستند که وظیفه تأمین و تنظیم جریان و ولتاژ موردنیاز برای عملکرد صحیح دستگاه را بر عهده دارند. از کامپیوترها و تلویزیونها گرفته تا آیفونهای تصویری و پکیجهای گرمایشی، بردهای تغذیه نقش قلب تپنده را ایفا میکنند. خرابی این بردها میتواند عملکرد کل دستگاه را مختل کند، بنابراین تشخیص دقیق مشکل و انتخاب جایگزین مناسب از اهمیت بالایی برخوردار است.
در این مقاله، به بررسی جامع بردهای تغذیه، روشهای تشخیص خرابی، ابزارهای موردنیاز، و نکات کلیدی برای انتخاب جایگزین مناسب میپردازیم.

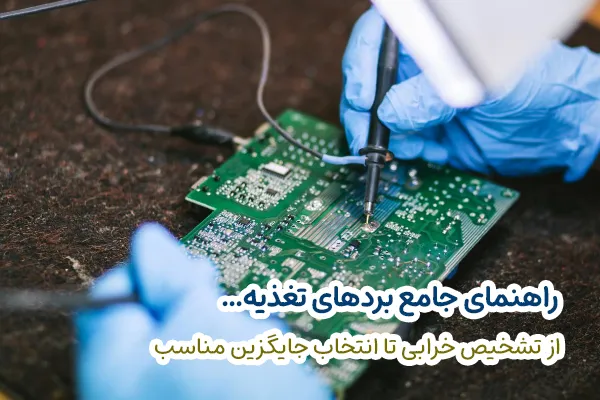

برد تغذیه چیست؟
برد تغذیه، که به آن منبع تغذیه یا Power Supply Unit (PSU) نیز گفته میشود، وظیفه تبدیل جریان متناوب (AC) به جریان مستقیم (DC) و تنظیم ولتاژ و جریان برای تأمین انرژی قطعات مختلف یک دستگاه را بر عهده دارد. این بردها معمولاً شامل قطعاتی مانند ترانسفورماتورها، خازنها، دیودها، ترانزیستورها، و آیسیهای سوئیچینگ هستند که بهصورت هماهنگ عمل میکنند. بردهای تغذیه در دستگاههای مختلفی مانند کامپیوترها، تلویزیونها، آیفونهای تصویری، و حتی تجهیزات صنعتی و پزشکی کاربرد دارند.
بردهای تغذیه به 2 نوع اصلی تقسیم میشوند:
- منابع تغذیه خطی (Linear Power Supplies): این نوع بردها ولتاژ را بهصورت خطی تنظیم میکنند و بیشتر در کاربردهای کمقدرت استفاده میشوند.
- منابع تغذیه سوئیچینگ (Switching Power Supplies): این بردها با فرکانس بالا کار میکنند، بازدهی بیشتری دارند و در دستگاههای مدرن مانند کامپیوترها و گیرندههای دیجیتال رایج هستند.
5 نشانه از خرابی بردهای تغذیه
تشخیص خرابی برد تغذیه اولین گام برای تعمیر یا تعویض آن است. برخی از رایجترین علائم خرابی عبارتند از:
1. خاموش شدن ناگهانی دستگاه:
اگر دستگاه بهصورت ناگهانی خاموش میشود یا ریست میشود، ممکن است برد تغذیه دچار مشکل باشد.
2. چشمک زدن چراغها یا صداهای غیرعادی:
در دستگاههایی مانند آیفونهای تصویری، چشمک زدن چراغها یا صدای تقتق میتواند نشانه نوسانات ولتاژ ناشی از خرابی برد تغذیه باشد.
3. بوی سوختگی یا دود:
این علائم معمولاً به دلیل اتصال کوتاه یا سوختن قطعات مانند خازنها یا ترانزیستورها ایجاد میشوند.
4. عدم عملکرد صحیح قطعات وابسته:
برای مثال، در ماشین ظرفشویی، مشکلات آبگیری یا دمای غیرعادی آب ممکن است به دلیل ارسال نادرست فرمان از برد تغذیه باشد.
5. افت ولتاژ یا جریان:
اگر خروجی ولتاژ کمتر از حد انتظار باشد (مثلاً 10 ولت بهجای 12 ولت)، احتمال خرابی قطعات مانند خازنها یا آیسیهای سوئیچینگ وجود دارد.
مراحل تشخیص خرابی برد تغذیه
برای تشخیص دقیق خرابی برد تغذیه، باید مراحل زیر را بهصورت سیستماتیک انجام دهید:
بررسی ظاهری برد
به دنبال نشانههای سوختگی، ورمکردگی خازنها، ترکخوردگی یا تغییر رنگ قطعات باشید. همچنین مسیرهای مسی یا نقرهای روی برد را بررسی کنید. آسیب به این مسیرها میتواند باعث قطع جریان شود.
تست قطعات با ابزارهای مناسب
از مولتیمتر برای اندازهگیری ولتاژ، جریان، و مقاومت قطعات استفاده کنید. برای مثال، خازنهای معیوب ممکن است ظرفیت کمتر از مقدار اسمی یا نشتی داشته باشند. برای بررسی سیگنالها و شکل موج در نقاط مختلف برد نیز از اسیلوسکوپ استفاده کنید تا مشکلات مربوط به سوئیچینگ یا نوسانات ولتاژ شناسایی شوند.
لامپ تست برای تشخیص اتصال کوتاه در برد مفید است. روشن شدن لامپ تست میتواند نشانه خرابی قطعات مانند پل دیود یا وریستور باشد.
اسپری فریز یا رزین: این روش برای شناسایی قطعات معیوب در بردهای گوشی یا آیفونهای تصویری استفاده میشود. با اعمال ولتاژ، دود رزین یا ذوب شدن اسپری فریز میتواند محل اتصال کوتاه را نشان دهد.
بررسی قطعات کلیدی
- خازنها: خازنهای الکترولیتی اغلب به دلیل گرما یا نوسانات ولتاژ خراب میشوند. ورمکردگی یا نشتی نشانه خرابی است.
- دیودها و پل دیود: پل دیود وظیفه تبدیل AC به DC را دارد. خرابی آن میتواند باعث نوسانات جریان شود.
- ترانزیستورها: ترانزیستورهای قدرت (مانند MOSFET یا BJT) ممکن است در اثر بار زیاد یا گرما آسیب ببینند.
- آیسیهای سوئیچینگ: این قطعات وظیفه مدیریت ولتاژ و جریان را دارند و خرابی آنها میتواند خروجی برد را مختل کند.
- فیوزها: فیوز سوخته معمولاً نشانه مشکل بزرگتری مانند اتصال کوتاه است.
تست با منبع تغذیه مستقل
با استفاده از یک منبع تغذیه DC مستقل، میتوانید عملکرد برد را بدون اتصال به دستگاه اصلی بررسی کنید. این کار خطر آسیب به سایر قطعات را کاهش میدهد.
چه ابزارهایی برای عیب یابی نیاز است؟
برای تشخیص و تعمیر بردهای تغذیه، ابزارهای زیر ضروری هستند:
- مولتیمتر: برای تست ولتاژ، جریان، و مقاومت.
- اسیلوسکوپ: برای تحلیل سیگنالها.
- هویه و هیتر: برای لحیمکاری و تعویض قطعات SMD.
- منبع تغذیه قابل تنظیم: برای تأمین ولتاژ و جریان موردنیاز در تستها.
- پنس و لوپ تعمیرات: برای کار با قطعات کوچک و بررسی دقیق.
- نقشه شماتیک برد: برای شناسایی مسیرها و قطعات.
انتخاب جایگزین مناسب برای برد تغذیه
اگر تعمیر برد ممکن یا اقتصادی نباشد، انتخاب یک برد جایگزین مناسب اهمیت زیادی دارد. نکات زیر را در نظر بگیرید:
- مشخصات فنی: ولتاژ خروجی، جریان (آمپر)، و توان (وات) برد جدید باید با نیازهای دستگاه سازگار باشد.
- فرم فاکتور: ابعاد فیزیکی برد باید با فضای دستگاه مطابقت داشته باشد.
- کانکتورها: نوع و تعداد کانکتورهای برد جدید باید با دستگاه اصلی همخوانی داشته باشد.
- کیفیت و اصالت: از بردهای اورجینال یا تولیدشده توسط برندهای معتبر استفاده کنید تا از خرابی زودهنگام جلوگیری شود.
- راندمان و استانداردهای ایمنی: بردهایی با راندمان بالا (مانند 80 PLUS در پاورهای کامپیوتر) و استانداردهای ایمنی (مانند CE یا UL) را انتخاب کنید.
- گارانتی و پشتیبانی: بردهایی با گارانتی معتبر و پشتیبانی فنی انتخاب کنید. اگر قصد خرید این قطعه با قیمت مناسب دارید پیشنهاد میکنیم از فروشگاه اینترنتی قطعات الکترونیک تهران تهیه کنید.
برای مثال، در انتخاب پاور کامپیوتر، اگر مجموع توان موردنیاز قطعات 300 وات باشد، یک پاور 600 واتی انتخاب کنید تا حاشیه ایمنی داشته باشید.
چطور از خرابی بردهای تغذیه جلوگیری کنیم؟
برای افزایش طول عمر بردهای تغذیه، اقدامات زیر را انجام دهید:
- استفاده از محافظ برق: نوسانات ولتاژ میتوانند به برد آسیب بزنند.
- تهویه مناسب: گرمای بیش از حد یکی از دلایل اصلی خرابی قطعات است.
- استفاده از قطعات باکیفیت: قطعات غیراصل میتوانند به سایر اجزای برد آسیب بزنند.
- بررسی دورهای: بردهای تغذیه را بهصورت دورهای بررسی کنید تا مشکلات کوچک قبل از تبدیل شدن به خرابیهای بزرگ برطرف شوند.
کلام پایانی…
بردهای تغذیه نقش حیاتی در عملکرد دستگاههای الکترونیکی دارند و خرابی آنها میتواند کل سیستم را مختل کند. با استفاده از ابزارهای مناسب و دنبال کردن مراحل عیبیابی، میتوانید مشکلات برد را شناسایی و در بسیاری از موارد تعمیر کنید. در صورتی که تعمیر ممکن نباشد، انتخاب یک برد جایگزین با مشخصات فنی مناسب و کیفیت بالا ضروری است. با رعایت نکات پیشگیری، میتوانید طول عمر بردهای تغذیه را افزایش دهید و از هزینههای اضافی جلوگیری کنید.
