فیوز گرد
با کوچکتر شدن بردهای الکترونیکی و افزایش تراکم المانها، استفاده از قطعات حفاظتی مینیاتوری جایگزین فیوزهای شیشهای سنتی شده است. فیوز گرد (که در بازار و استانداردهای مهندسی به عنوان فیوز رادیالی، میکرو فیوز یا فیوز مکعبی/گرد TE5 و TR5 شناخته میشود) به همراه پیکو فیوز (Pico Fuse)، از کارآمدترین المانهای حفاظتی روبردی برای جلوگیری از آسیب ناشی از اضافه جریان و اتصال کوتاه در فضاهای بسیار فشرده هستند.
ما در اسپیار شاپ مجموعهای گسترده از انواع فیوزهای حفاظتی مینیاتوری را برای خطوط تولید و مصارف تعمیراتی گردآوری کردهایم. اگر به دنبال خریدی مطمئن، بررسی آمپراژهای دقیق و استعلام مناسبترین قیمت فیوز گرد هستید، میتوانید مشخصات فنی قطعات این صفحه را مقایسه کرده و سفارش خود را برای خرید فیوز گرد و خرید پیکو فیوز به سادگی ثبت کنید.
انواع فیوز گرد و پیکو فیوز + تفاوتهای ساختاری
این فیوزها بر پایه طراحی فیزیکی، نحوه خروج پایهها و ساختار عایق بدنه به مدلهای شاخص زیر تقسیم میشوند:

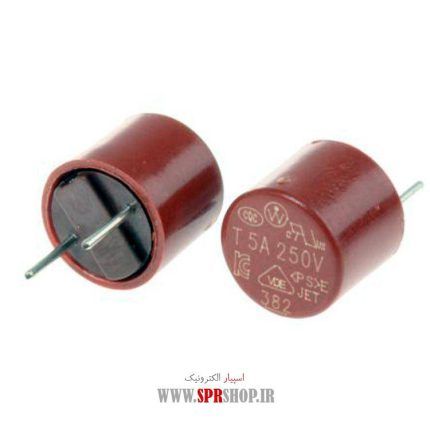

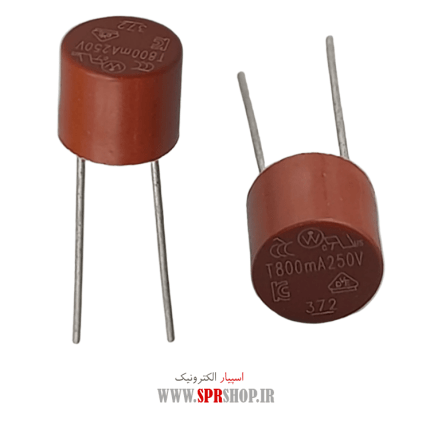

۱. فیوز گرد رادیالی (Radial Micro Fuse - استانداردهای TR5 / TE5):
این فیوزها دارای محفظه استوانهای پلاستیکی یا ترموپلاستیک مقاوم در برابر حریق هستند که دو پایه هادی موازی از زیر بدنه آن خارج شده است (فاصله پایهای معمولاً ۵.۰۸ میلیمتر). این ساختار امکان نصب عمودی و اشغال کمترین فضای سطح PCB را فراهم میکند و در شارژرها، آداپتورهای سوئیچینگ و بردهای تغذیه لوازم صوتی و تصویری کاربرد فراوانی دارد.
۲. پیکو فیوز آکسیال (Axial Pico Fuse):
پیکو فیوز ساختاری بسیار شبیه به مقاومتهای کربنی یکچهارم وات دارد و پایههای آن از دو طرف امتداد یافتهاند (آکسیال). بدنه این قطعه معمولاً از سرامیک یا اپوکسی عایق ساخته شده و برای محافظت از مسیرهای حساس سیگنال و توان در بردهای بسیار ظریف مانند تجهیزات مخابراتی، منابع تغذیه ماژولار و بردهای کنترل خودرو به کار میرود.
۳. رفتار عملکردی تندکار (Fast-Acting) در برابر کندکار (Time-Lag):
همانند سایر ادوات استاندارد، فیوزهای گرد و پیکو فیوزها در دو مشخصه سرعت F (سریع برای بارهای فاقد جهش جریانی) و T (تاخیردار برای مداراتی که جریان هجومی اولیه دارند، نظیر آداپتورهای حاوی خازن ورودی بزرگ) تولید میشوند.
۴. قابلیت نصب مستقیم یا استفاده از سوکت:
فیوزهای گرد TR5 را میتوان علاوه بر لحیمکاری مستقیم، روی سوکتهای مخصوص دو پایه قرار داد تا در صورت سوختن، فرآیند تعویض فیوز بدون نیاز به هویه و دمونتاژ انجام گیرد.
راهنمای انتخاب و خرید فیوز گرد
به دلیل عدم امکان مشاهده چشمی رشته هادی در فیوزهای بدنه تیره، انتخاب صحیح پارامترها در هنگام خرید پیکو فیوز و فیوز گرد اهمیت دوچندان دارد:
- تطابق دقیق جریان نامی (Rated Current): بررسی آمپراژ مورد نیاز مدار (از رنجهای میلیآمپری مانند 250mA و 500mA تا رنجهای آمپری نظیر 2A, 3.15A, 5A).
- ولتاژ نامی (Rated Voltage): عمده فیوزهای گرد برای ولتاژ نامی 250V AC طراحی شدهاند؛ حتماً اطمینان حاصل کنید که ولتاژ کاری فیوز بالاتر از بیشینه ولتاژ خط مدار باشد.
- کدهای شناسایی روی بدنه: برای مثال علامت T2A 250V نشاندهنده فیوز گرد کندکار ۲ آمپر با ولتاژ ۲۵۰ ولت است.
- روش تست سلامت: جهت بررسی سوختن قطعه، از وضعیت تست بوق (دیود/پیوستگی) در مولتیمتر استفاده کنید؛ وجود صدای بوق نشاندهنده سلامت کامل مسیر هادی است.
استعلام قیمت فیوز گرد
قیمت فیوز گرد و انواع پیکو فیوز بر اساس جنس محفظه عایق (رزین اپوکسی، سرامیک یا ترموپلاستیک UL94V-0)، دقت آلیاژ رشته حرارتی، برند سازنده و مشخصه قطع تعیین میشود. اسپیار شاپ با حذف واسطهها، امکان تهیه این قطعات استاندارد را با پایینترین نرخ بازار فراهم کرده است.
شما میتوانید کاتالوگ محصولات این بخش را بررسی کرده و با بهترین قیمت و اطمینان از اصالت فنی، سفارش خود را به صورت آنلاین ثبت نمایید.
