انواع ماژول تغذیه و مبدل ولتاژ

هیچ مدار الکترونیکی بدون یک منبع تغذیه پایدار، زنده نمی‌ماند. قلب تپنده هر پروژه رباتیک، دستگاه صنعتی یا حتی لوازم خانگی، بخشی است که انرژی الکتریکی را مدیریت می‌کند. ماژول تغذیه دقیقاً همین وظیفه حیاتی را بر عهده دارد؛ یعنی دریافت یک ولتاژ خام و پرنوسان، و تبدیل آن به ولتاژ و جریانی کاملاً تثبیت‌شده، تمیز و ایمن برای قطعات حساس مدار.

فرقی نمی‌کند در حال ساخت یک گجت هوشمند مبتنی بر اینترنت اشیاء هستید، قصد راه‌اندازی یک موتور DC را دارید، یا می‌خواهید یک برد مخابراتی را تعمیر کنید؛ ما در فروشگاه اینترنتی اسپیارشاپ مجموعه‌ای کامل از انواع ماژول‌ های ولتاژ را فراهم کرده‌ایم تا پروژه‌های شما با بالاترین راندمان ممکن کار کنند.

ماژول تنظیم ولتاژ چیست و چرا استفاده از آن کاملاً ضروری است؟

قطعات الکترونیکی (مثل میکروکنترلرهای آردوینو، سنسورهای دقیق یا ماژول‌های بلوتوث) بسیار حساس هستند. اگر ولتاژی حتی نیم ولت بیشتر از حد مجاز به آن‌ها برسد، فوراً می‌سوزند و اگر ولتاژ کمتر از حد باشد، مدار به درستی کار نمی‌کند.

یک ماژول تنظیم ولتاژ (Voltage Regulator Module) مانند یک سد محافظ و هوشمند عمل می‌کند. این بردها نه تنها ولتاژ را روی عدد دلخواه شما قفل می‌کنند، بلکه دارای مدارهای محافظتی پیشرفته‌ای هستند:

• محافظت در برابر اتصال کوتاه (Short Circuit Protection)
• قطع جریان در صورت داغ شدن بیش از حد (Thermal Shutdown)
• جلوگیری از کشیده شدن جریان بیش از توان نامی (Over-Current Protection)
• تفاوت مبدل‌های خطی (Linear) و سوئیچینگ (Switching) در چیست؟

پیش از انتخاب، باید بدانید که ماژول های ولتاژ از نظر تکنولوژی ساخت به دو دسته کلی تقسیم می‌شوند:

تغذیه خطی:

این مدل‌ها بسیار ارزان هستند و نویز (ریپل) خروجی بسیار کمی دارند، اما یک ایراد بزرگ دارند؛ اختلاف ولتاژ ورودی و خروجی را به گرما تبدیل می‌کنند. یعنی اگر به آن‌ها ۱۲ ولت بدهید تا ۵ ولت بگیرید، به شدت داغ می‌کنند و راندمان پایینی (حدود ۴۰ درصد) دارند.

تغذیه سوئیچینگ:

این ماژول‌ها ولتاژ را با سرعت بسیار بالا قطع و وصل می‌کنند و با استفاده از سلف و خازن، خروجی را می‌سازند. راندمان این بردها معمولاً بالای ۹۰ درصد است، کمتر داغ می‌کنند و برای جریان‌کشی‌های بالا بهترین انتخاب هستند.

معرفی انواع ماژول تغذیه (جدول راهنمای سریع و کاربردی)

در دنیای الکترونیک کاربردی، ماژول‌ها بر اساس کاری که با ولتاژ ورودی انجام می‌دهند (افزایش، کاهش یا ثابت نگه داشتن) دسته‌بندی می‌شوند. پرکاربردترین آن‌ها مبدل‌های DC به DC هستند:

ماژول ولتاژ متغیر (Adjustable) در برابر ثابت (Fixed)

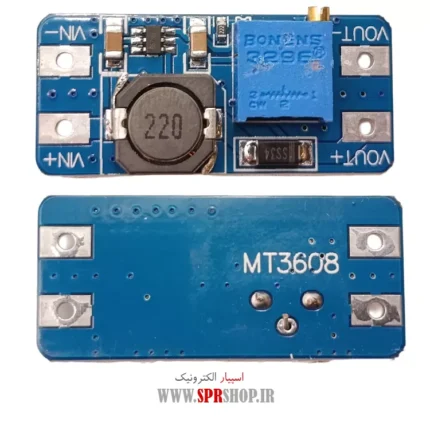

در زمان بررسی محصولات، متوجه می‌شوید که برخی بردها دارای یک قطعه آبی‌رنگ کوچک به نام پتانسیومتر مولتی‌ترن هستند.

• ماژول‌های متغیر: با چرخاندن پیچ این پتانسیومتر به وسیله یک پیچ‌گوشتی کوچک، می‌توانید ولتاژ خروجی را با دقت صدم ولت تنظیم کنید. این مدل‌ها برای تست و پروژه‌های آزمایشگاهی فوق‌العاده‌اند.
• ماژول‌های ثابت: خروجی آن‌ها روی یک عدد خاص (مثلاً دقیقاً ۳.۳ ولت، ۵ ولت یا ۱۲ ولت) فیکس شده است و بیشتر برای محصولاتی استفاده می‌شوند که طراحی نهایی آن‌ها تمام شده و قرار است تولید انبوه شوند.

قیمت ماژول ولتاژ در بازار + عوامل موثر

قیمت ماژول ولتاژ در بازار بسیار متنوع است. این اختلاف قیمت به هیچ وجه تصادفی نیست و به عوامل فنی زیر بستگی دارد:

• توان خروجی (وات): قیمت یک ماژول سوئیچینگ ۱۰ آمپر که می‌تواند یک لپ‌تاپ را روشن کند، بسیار بیشتر از یک ماژول کوچک ۱ آمپر است.
• کیفیت قطعات SMD: استفاده از خازن‌های جامد (Solid Capacitors) باکیفیت و سلف‌های مرغوب با سیم‌پیچ ضخیم روی برد، باعث کاهش چشمگیر نویز (ریپل) خروجی و افزایش قیمت قطعه می‌شود.
• امکانات جانبی و هوشمند: دارا بودن نمایشگر دیجیتال، پورت USB مستقیم روی برد، و قاب محافظ اکریلیک، ارزش خرید کالا را به مراتب بالاتر می‌برد.

خرید ماژول های ولتاژ

شما در اسپیارشاپ به آرشیوی کامل از قطعات باکیفیت دسترسی دارید. می‌توانید با مطالعه دقیق مشخصات فنی هر محصول در این صفحه، برای انتخاب و خرید ماژول های ولتاژ مورد نیاز خود با تضمین بهترین قیمت و کیفیت اقدام نمایید.

۴ نکته طلایی پیش از خرید ماژول های ولتاژ

برای اینکه برد شما در حین کار دچار افت ولتاژ نشود یا قطعات آن نسوزد، حتماً این فاکتورها را بررسی کنید:

1. جریان پیک در برابر جریان پیوسته: اگر روی یک ماژول نوشته شده ۳ آمپر، این معمولاً جریان حداکثر (پیک) برای چند لحظه است. برای کارکرد مداوم (۲۴ ساعته)، همیشه جریان پیوسته آن را (که معمولاً حدود ۲ آمپر است) در نظر بگیرید.
2. نیاز مبرم به هیت‌سینک: اگر قصد دارید بیش از ۵۰ درصدِ توان نامی ماژول از آن جریان بکشید، حتماً مدل‌هایی را انتخاب کنید که دارای هیت‌سینک (خنک‌کننده آلومینیومی) روی آی‌سی هستند، در غیر این صورت برد به سرعت آسیب می‌بیند.
3. نمایشگر دار بودن: برخی بردهای پیشرفته دارای یک ولت‌متر دیجیتال یکپارچه (سون سگمنت) روی خود هستند که ولتاژ ورودی و خروجی را لحظه به لحظه نشان می‌دهند. این ویژگی شما را از داشتن مولتی‌متر مجزا بی‌نیاز می‌کند.
4. قابلیت محدودکننده جریان (CC/CV): اگر می‌خواهید با ماژول خود باتری لیتیومی شارژ کنید یا ال‌ای‌دی پاور روشن کنید، باید بردی بخرید که دارای دو پتانسیومتر باشد (یکی برای تنظیم ولتاژ CV و دیگری برای محدود کردن جریان خروجی CC).
