ماژول آردوینو مدل UNO R3 با تراشه ATMEGA 328 DIP
۷,۵۰۰,۰۰۰ ریال
موجود در انبار
توضیحات

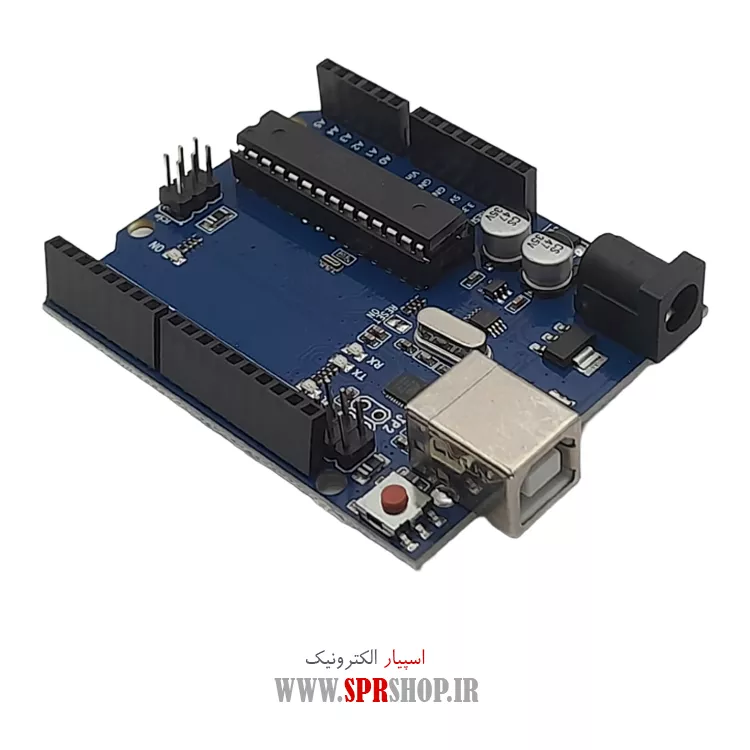

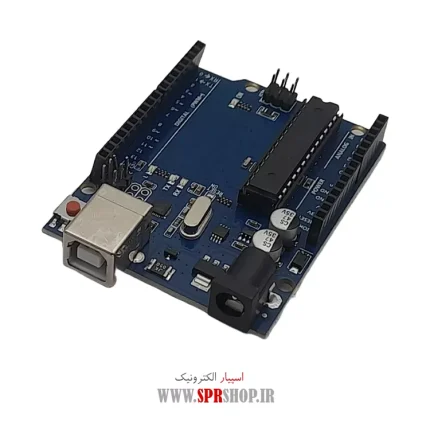

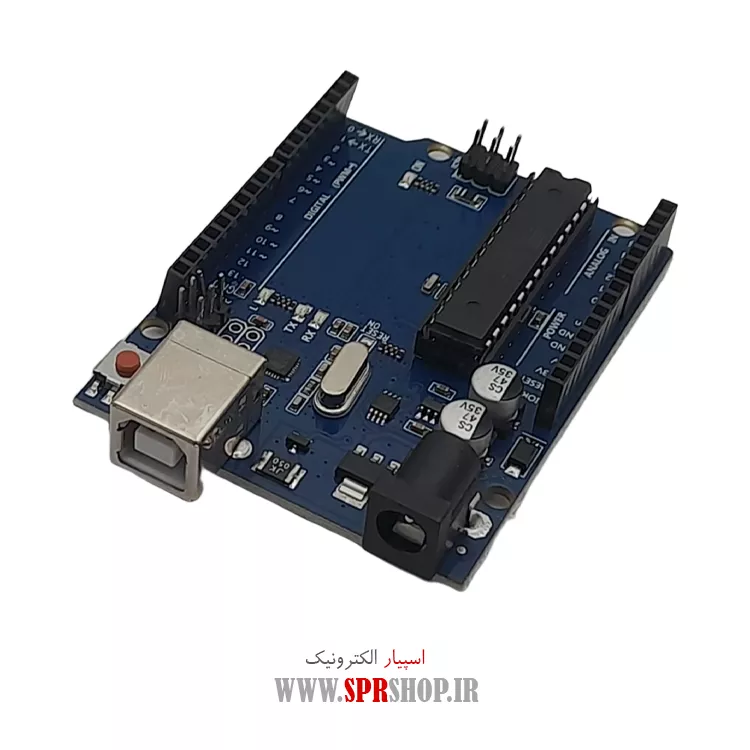

برد آردوینو مدل UNO R3 با تراشه ATmega328P DIP
برد توسعه آردوینو لونو (Arduino Uno R3) بدون شک قلب تپنده، پرچمدار و محبوبترین بورد میکروکنترلری در دنیای الکترونیک، رباتیک و اینترنت اشیاء است. این برد که بر پایه تراشه قدرتمند ATmega328P با پکیج دیپ (DIP) طراحی شده، به عنوان استاندارد طلایی آموزش الکترونیک شناخته میشود. فرقی نمیکند یک دانشآموز تازهکار در رشته رباتیک باشید یا یک مهندس طراح در حال توسعه یک نمونه اولیه صنعتی؛ آردوینو Uno با حذف پیچیدگیهای پروگرام کردن مستقیم میکروکنترلرها، بستری فوقالعاده ساده، انعطافپذیر و کارآمد را در اختیار شما قرار میدهد.
مشخصات فنی برد آردوینو Uno R3 DIP
این بورد سختافزاری مجهز به یک نوسانساز کریستالی ۱۶ مگاهرتزی، رگولاتور ولتاژ داخلی و پورت ارتباطی پرسرعت است. جزئیات دقیق پارامترهای الکترونیکی آن جهت بررسی مهندسان به شرح زیر است:
| پارامتر فنی (Specification) | مشخصات و استانداردهای سختافزاری |
|---|---|
| میکروکنترلر اصلی (MCU) | Microchip ATmega328P (نوع پکیج مجزای DIP قابل تعویض) |
| ولتاژ کاری استاندارد (Logic) | ۵ ولت DC واقعی |
| ولتاژ ورودی توصیهشده (جک آداپتور) | ۷ الی ۱۲ ولت DC (محدوده نهایی قابل قبول: ۶ تا ۱۲ ولت) |
| پینهای دیجیتال ورودی/خروجی | ۱۴ پین مجزا (که ۶ پین قابلیت خروجی موج PWM دارند) |
| پینهای ورودی آنالوگ (ADC) | ۶ پین اختصاصی (A0 تا A5 با دقت ۱۰ بیت) |
| فرکانس کاری (سرعت پردازش) | ۱۶ مگاهرتز (16 MHz با کریستال خارجی) |
| حافظه فلش (Flash Memory) | ۳۲ کیلوبایت (۰.۵ کیلوبایت آن در اختیار بوتلودر است) |
| حافظه موقت (SRAM) | ۲ کیلوبایت (2 KB) |
| حافظه ماندگار (EEPROM) | ۱ کیلوبایت (1 KB مخصوص ذخیره متغیرهای دایمی) |
| پروتکلهای ارتباطی تحت پشتیبانی | UART (سریال)، I2C (دو سیمه)، SPI (خطوط پرسرعت مَستر/اسلیو) |
| تامین تغذیه اصلی بورد | پورت کابل USB نوع B یا جک آداپتوری پاور (Power Jack) |
مزیت پکیج تراشه DIP و شیلدپذیری فوقالعاده
نسخه DIP آردوینو Uno R3 یک برتری بزرگ نسبت به مدلهای SMD دارد: میکروکنترلر روی یک سوکت سوار شده است. این یعنی اگر در حین سیمکشی یا به دلیل اتصالات اشتباه و اتصال کوتاه، تراشه اصلی آسیب ببیند یا بسوزد، نیازی به تعویض کل برد یا لحیمکاریهای پیچیده هوای گرم نیست؛ شما میتوانید به راحتی آیسی سوخته را از سوکت خارج کرده و یک تراشه خام یا بوتلودردار ATmega328P جدید را با کمترین هزینه جایگزین کنید.
همچنین این برد با برخورداری از فوتپرینت (آرایش پین) استاندارد، با انواع شیلدهای آردوینو (شیلد درایور موتور L293، شیلد شبکه، شیلد نمایشگر LCD و…) کاملاً سازگار است و بدون نیاز به سیمکشی اضافه، مستقیماً روی بورد جفت میشود.
کاربردهای گسترده در دنیای دیجیتال و رباتیک
به دلیل سازگاری کامل با نرمافزار محبوب Arduino IDE و دسترسی به هزاران کتابخانه متنباز آماده، راهاندازی این برد بسیار سریع است. کاربردهای رایج این سختافزار عبارتند از:
- کیتهای آموزشی و دانشگاهی: بهترین پلتفرم برای تدریس سرفصلهای میکروکنترلر، برنامهنویسی C/C++ و اصول سختافزار.
- مهندسی رباتیک: کنترل انواع سروو موتورها، موتورهای DC (با تکنیک کنترل پهنای پالس یا همان PWM) و رباتهای مسیریاب یا فوتبالیست.
- پردازش دادههای سنسوری: خواندن و پردازش همزمان سیگنالهای دریافتی از سنسورهای مختلف نظیر دما، رطوبت، فشار، سرعت و آلتراسونیک.
- اتوماسیون و نمونهسازی IoT: پیادهسازی گیتهای کنترل روشنایی، اتوماسیون خانه هوشمند و ایجاد ارتباطات سریال، I2C و SPI با سایر ماژولها (نظیر ماژولهای وایفای و بلوتوث).
چکلیست و نکات ایمنی طلایی جهت جلوگیری از سوختن برد
برای تضمین طول عمر بورد آردوینو خود، همواره چهار اصل زیر را در محیط کارگاه یا آزمایشگاه رعایت کنید:
- ولتاژ ورودی آداپتور: در صورت استفاده از منبع تغذیه خارجی (پاورجک)، حتماً از ولتاژهای تثبیتشده بین ۷ الی ۱۲ ولت استفاده کنید. ولتاژهای زیر ۶ ولت باعث ناپایداری سیستم و ولتاژهای بالای ۱۲ ولت سبب داغ شدن شدید و سوختن رگولاتور بورد میشوند.
- محدودیت جریان پینها: حداکثر جریان مجاز خروجی از هر پین دیجیتال ۴۰ میلیآمپر است. هرگز مصرفکنندههای سنگین مثل موتور دیسی یا رله را مستقیم به پینهای آردوینو وصل نکنید؛ همیشه از ترانزیستور یا آیسیهای درایور واسط استفاده کنید.
- کابل ارتباطی مرغوب: هنگام برنامهنویسی و اتصال بورد به لپتاپ یا کامپیوتر، از کابلهای شیلددار و باکیفیت USB نوع B استفاده کنید تا مانع از افت جریان و قطع و وصل شدن فرآیند آپلود کد (کدهای خطا مانند avrdude) شوید.
- تغذیه جداگانه برای بارهای سلفی: در پروژههای رباتیک، به هیچ عنوان جریان موتورها را از پین ۵ ولت آردوینو (تغذیه شده با USB) تامین نکنید؛ همیشه از یک باتری یا آداپتور مجزا برای درایور موتور بهره بگیرید.
خرید ماژول آردوینو مدل UNO R3 با تراشه ATMEGA 328 DIP
برای خرید برد آردوینو Uno R3 DIP با بالاترین کیفیت شاسی و تراشه، فروشگاه تخصصی اسپیارشاپ بستری امن و هوشمند را برای شما مهندسان، تعمیرکاران و دانشجویان گرامی فراهم کرده است. با خرید این محصول از اسپیارشاپ، علاوه بر اطمینان از اصالت سختافزاری مدار و سلامت کامل پینهای تراشه DIP، از مزایایی چون قیمت رقابتی، پشتیبانی فنی منحصربهفرد و ارسال سریع بهرهمند میشوید.
