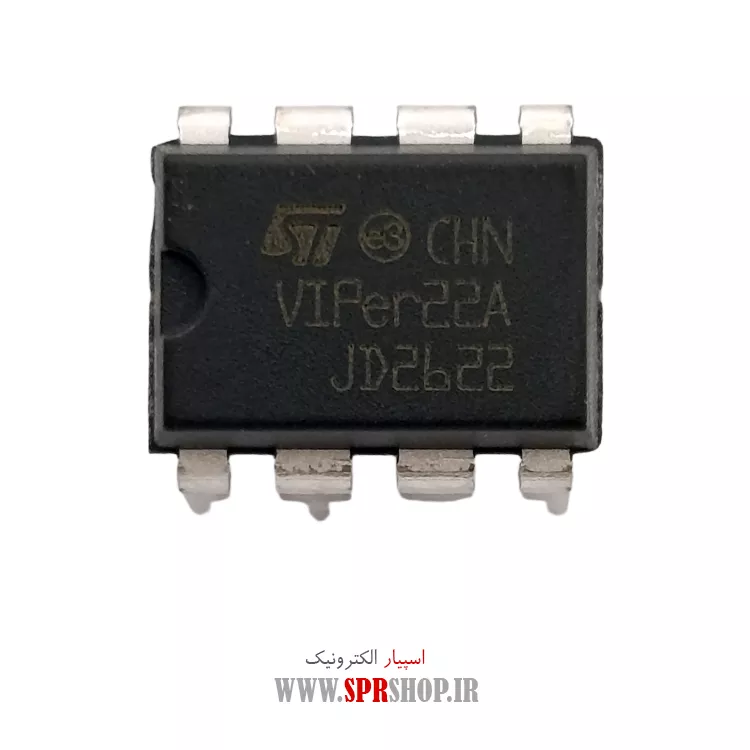

آی سی VIPER22A DIP-8 CN.A
۵۹۸,۰۰۰ ریال
در انبار موجود نمی باشد
| تعداد خرید | قیمت واحد |
|---|---|
| 1 عدد | 598,000 ریال |
| 2 تا 5 عدد | 520,000 ریال |
| 6 تا 10 عدد | 465,000 ریال |
| حداقل 11 عدد | 407,000 ریال |
توضیحات
خلاصه مشخصات
آی‌سی سوئیچینگ VIPER22A پکیج DIP-8
آی‌سی VIPer22A یک کنترلر مدولاسیون پهنای پالس (PWM) یکپارچه با ماسفت قدرت ولتاژ بالا (۷۳۰ ولت) است که برای ساخت و تعمیر منابع تغذیه سوئیچینگ آفلاین (SMPS) تا توان ۲۰ وات استفاده می‌شود. این قطعه به دلیل ادغام مدار راه‌انداز استارت، کنترلر حالت جریان و سوئیچ قدرت در یک پکیج DIP-8، تعداد قطعات جانبی مدار را به حداقل می‌رساند.
معرفی و مشخصات مداری آی‌سی VIPer22A
تراشه VIPer22A محصول شرکت STMicroelectronics است و به‌طور گسترده در توپولوژی‌های فلای‌بک (Flyback) ایزوله و غیرایزوله و همچنین مبدل‌های باک (Buck) کاربرد دارد. ساختار داخلی این تراشه شامل یک ترانزیستور اثر میدانی ماسفت با مقاومت درین به سورس بالا و تحمل ولتاژ شکست ۷۳۰ ولت است که امکان اتصال مستقیم به ولتاژ یکسو شده برق شهر را فراهم می‌کند. وجود فرکانس کاری ثابت ۶۰ کیلوهرتز باعث پایداری عملکرد چوک ترانسفورماتور و کاهش ابعاد هسته فریت می‌شود.
ویژگی‌های عملکردی و مدارهای حفاظتی
۱. مدار راه‌انداز ولتاژ بالای داخلی (High-Voltage Startup)
پایه‌های درین تراشه مستقیماً به خط ولتاژ DC متصل می‌شوند و جریان اولیه برای شارژ خازن تغذیه پایه VDD را تأمین می‌کنند؛ بنابراین نیازی به استفاده از مقاومت‌های راه‌انداز توان‌بالای خارجی در مدار نیست.
۲. حفاظت در برابر ولتاژ پایین و اضافه ولتاژ (UVLO & OVP)
پایه VDD دارای مدار پایش ولتاژ با هیسترزیس است که از روشن شدن قطعه در ولتاژهای ناامن جلوگیری می‌کند و در صورت بالا رفتن ولتاژ از ۴۲ ولت، مدار سوئیچینگ را غیرفعال می‌سازد.
۳. محدودکننده جریان و حفاظت اتصال کوتاه
کنترل جریان پیک درین در هر سیکل سوئیچینگ انجام می‌شود تا در زمان بار اضافی یا اتصالی در خروجی ثانویه، جریان عبوری از سلف و ماسفت کنترل شده و از سوختن آی‌سی جلوگیری شود.
۴. قطع خودکار حرارتی با ریست خودکار (Thermal Shutdown)
حسگر حرارتی داخلی با رسیدن دمای پیوند به حدود ۱۷۰ درجه سانتی‌گراد، عملیات سوئیچینگ را متوقف کرده و پس از خنک شدن بدنه، دستگاه به‌طور خودکار به چرخه کاری برمی‌گردد.
جدول مشخصات فنی
| پارامتر | مقدار |
|---|---|
| شماره فنی قطعه | VIPer22A (VIPER22A DIP-8 CN.A) |
| ولتاژ شکست درین ماسفت (BVDSS) | 730V Min |
| فرکانس سوئیچینگ داخلی | 60 kHz |
| بازه ولتاژ کاری تغذیه (VDD) | 9V ~ 38V DC |
| حداکثر توان خروجی در ورودی برق شهر | 20W (در ولتاژ ورودی ۲۳۰ ولت) / 12W (در ورودی گسترده) |
| نوع پکیج و چیدمان پایه‌ها | DIP-8 (پایه‌های ۱ و ۲ سورس، پایه ۳ فیدبک، پایه ۴ تغذیه VDD، پایه‌های ۵ تا ۸ درین) |
| نوع نصب | نصب از طریق سوراخ برد (Through-Hole) |
کاربردهای متداول
- برد تغذیه استندبای تلویزیون‌ها، گیرنده‌های دیجیتال و مانیتورها
- منابع تغذیه و شارژرهای دیواری توان پایین (تا ۲۰ وات)
- برد کنترل لوازم خانگی نظیر ماشین لباسشویی، پکیج‌های گرمایشی، ماکروویو و یخچال
- بردهای تغذیه تجهیزات اندازه‌گیری و سیستم‌های اتوماسیون صنعتی کم‌توان
- تعویض و جایگزینی قطعه سوخته در تعمیرات منابع تغذیه سوئیچینگ
تأمین قطعات نیمه‌هادی برای تعمیر و تولید منابع تغذیه
تراشه VIPer22A از پرکاربردترین المان‌های سوئیچینگ در بردهای الکترونیکی روزمره است و استفاده از نمونه‌های استاندارد آن باعث تثبیت ولتاژ خروجی و حفظ ایمنی مدار می‌شود.
برای بررسی مشخصات قطعات، مقایسه پارت‌نامبرها و خرید آی سی اورجینال در انواع پکیج‌های DIP و SMD، می‌توانید از بخش تخصصی قطعات در اسپیارشاپ بازدید کنید.
