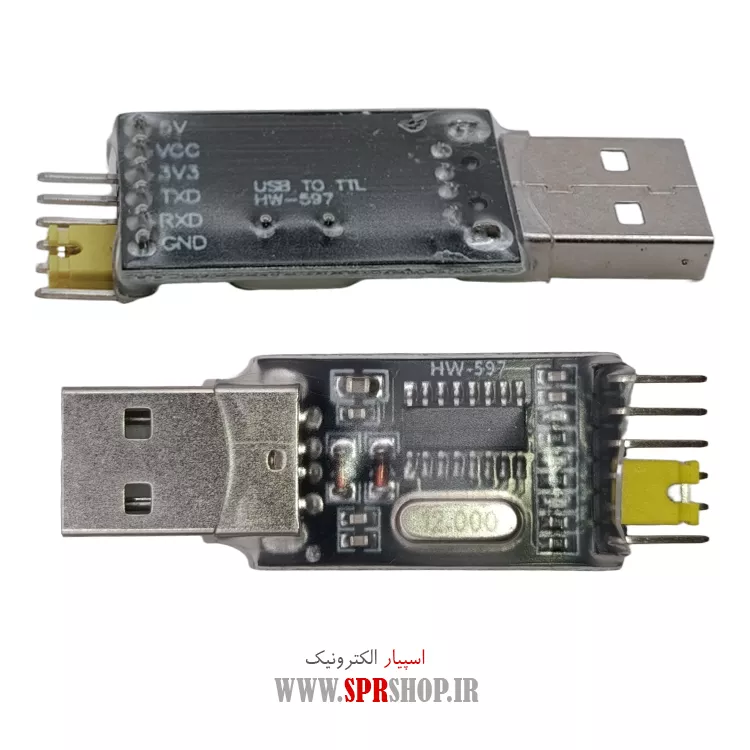

ماژول مبدل USB به سریال (TTL) با چیپ CH340G
۱,۴۸۵,۰۰۰ ریال
فقط 5 عدد در انبار موجود است
توضیحات
ماژول مبدل USB به سریال (TTL) با چیپ CH340G
اتصال میکروکنترلرها، بردهای تعبیهشده (Embedded) و تجهیزاتی نظیر مودم، هارد دیسک و روتر به کامپیوتر، همواره به یک پل ارتباطی نیاز دارد. از آنجایی که کامپیوترهای امروزی فاقد پورت سریال COM هستند و تنها از درگاه USB پشتیبانی میکنند، وجود یک واسط سختافزاری الزامی است. ماژول مبدل USB به سریال TTL با تراشه CH340G دقیقاً همان ابزار حیاتی و اقتصادی است که فاصله میان پورت USB کامپیوتر و پایههای سریال (UART) میکروکنترلر شما را پر میکند. این ماژول با ایجاد یک پورت سریال مجازی (Virtual COM Port) روی سیستمعامل، امکان دیباگ، کدنویسی، آپلود فرمور (Firmware) و تبادل داده را با بالاترین پایداری فراهم میسازد.
مشخصات فنی ماژول CH340G
این مبدل سختافزاری کوچک، به دلیل بهرهمندی از اسیلاتور داخلی و فیوز محافظتی، یکی از امنترین گزینهها برای برقراری ارتباط با انواع بردهای دیجیتال است. جزئیات فنی قطعه به شرح زیر است:
| پارامتر فنی (Specification) | مشخصات و استانداردهای ماژول |
|---|---|
| تراشه اصلی (IC چیپ) | CH340G (پل ارتباطی USB به UART نسل جدید) |
| نوع کانکتور ورودی | USB-A استاندارد (اتصال مستقیم به لپتاپ، PC و هاب) |
| نوع رابط خروجی (TTL) | رابط ۶ پین خروجی UART شامل پینهای RXD, TXD, VCC, GND |
| سطح ولتاژ منطقی (TTL) | پشتیبانی دوگانه از ۳.۳ ولت و ۵ ولت (انتخاب با جامپر/پین) |
| محدوده سرعت ارتباط (Baud Rate) | قابل تنظیم از ۲۴۰۰ الی ۱۱۵۲۰۰ بیت بر ثانیه (Bps) |
| سازگاری با پورتهای USB | پشتیبانی کامل از استانداردهای USB 1.1, USB 2.0, USB 3.0 |
| نشانگرهای LED روبردی | ۳ عدد LED مجزا (نمایشگر تغذیه Power، ارسال TX و دریافت RX) |
| ابعاد فیزیکی بورد | ۳۰ میلیمتر در ۱۶ میلیمتر (فوقالعاده جمعوجور) |
| سیستمعاملهای تحت پشتیبانی | Windows 7/8/10/11، Linux و MAC OSX |
کاربردهای وسیع؛ بهترین جایگزین برای تراشه قدیمی PL2303
تراشه CH340G به دلیل پایداری بالا در کارهای مداوم و عدم قطعی در ویندوزهای جدید، بهترین جایگزین برای ماژولهای معیوب یا قدیمی مبتنی بر PL2303 است. این ماژول در حوزههای زیر کاربردی حیاتی دارد:
- برنامهریزی میکروکنترلرها: دانلود کدهای کامپایلشده روی میکروکنترلرهای شرکت STC، آردوینو (مدلهایی نظیر Pro Mini که فاقد پورت USB هستند)، اتمل AVR، تراشههای PIC و خانواده ۸۰۵۱.
- تعمیرات و بهروزرسانی تجهیزات الکترونیکی: آپلود فریموور، فلاش کردن و عیبیابی انواع هارد دیسک، دیویدی پلیرها (DVD)، مودمها، روترهای شبکه و ماژولهای GPS.
- ارتباط با کامپیوترهای تکبرد: مانیتورینگ خط فرمان (Terminal) در بردهای مینی کامپیوتر نظیر رسپبری پای (Raspberry Pi) و اورنج پای.
- تامین تغذیه پروژه: به دلیل دارا بودن دو خروجی مجزای ۵ ولت و ۳.۳ ولت، این ماژول میتواند به عنوان یک منبع تغذیه کممصرف جریانمستقیم برای راهاندازی سنسورها یا بردهای اصلی در حین تست استفاده شود.
مزایای سختافزاری و راهاندازی آسان
یکی از ویژگیهای برجسته این ماژول، تعبیه ۳ عدد نشانگر LED روی برد است؛ LED پاور وضعیت اتصال درست به یواسبی را نشان میدهد و دو الایدی مربوط به خطوط دیتا (TX/RX) با چشمکزدن خود در حین انتقال اطلاعات، به تکنسین اطمینان میدهند که پروتکل ارتباطی به درستی در حال اجراست. همچنین سازگاری گسترده با سطوح منطقی ولتاژ سبب شده است که برای اتصال به آیسیهای حساس ۳.۳ ولتی (مانند بردهای وایفای ESP8266) یا بردهای ۵ ولتی معمولی به هیچ مدار واسطی نیاز نداشته باشید.
نکته نرمافزاری برای تکنسینها: برای استفاده از این ماژول، کافی است در اولین اتصال، درایور رایگان تراشه CH340G را متناسب با نسخه سیستمعامل خود (ویندوز، لینوکس یا مک) دانلود و نصب کنید تا نرمافزارهایی مثل Arduino IDE یا Putty فوراً پورت مجازی را شناسایی کنند.
خرید ماژول مبدل CH340G
برای خرید ماژول مبدل USB به سریال TTL با چیپ اصلی CH340G و برخورداری از یک مدار کاملاً تستشده، فروشگاه تخصصی اسپیارشاپ قطعات الکترونیکی را با تضمین اصالت سختافزاری در اختیار شما مهندسان و تعمیرکاران قرار میدهد.
