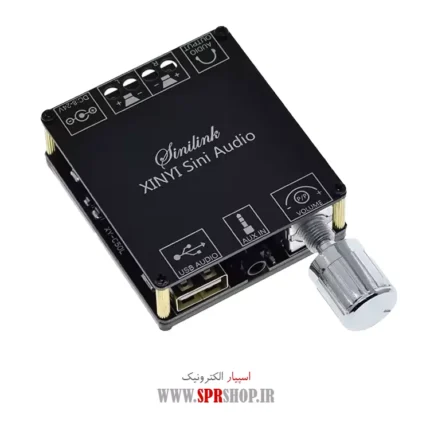

ماژول آمپلی فایر بلوتوث دار 2 کاناله 50 وات مدل XY-C50L

Original price was: ۱۷,۲۵۰,۰۰۰ ریال.Current price is: ۱۳,۸۰۰,۰۰۰ ریال.

موجود در انبار

توضیحات

توضیحات

بررسی محصول

قدرت خروجی ۱۰۰ وات استریو با بلوتوث ۵.۰ و ورودی فلش مموری

ماژول آمپلی‌فایر صوتی مدل XY-C50L یک تقویت‌کننده کلاس D دیجیتال و دوکاناله استریو (۵۰W + ۵۰W) است که با ابعاد فوق‌العاده فشرده، بازه ولتاژ تغذیه منعطف ۵ تا ۲۴ ولت و بلوتوث نسخه ۵.۰ طراحی شده است. این برد با پشتیبانی هم‌زمان از اتصال گوشی‌های اندروید و iOS، درگاه فلش مموری USB و جک AUX، گزینه‌ای بی‌نقص و اقتصادی برای ساخت اسپیکرهای پرتابل، ارتقای سیستم‌های صوتی خانگی و پروژه‌های DIY به شمار می‌رود.

تحلیل عملکرد و معماری صوتی ماژول XY-C50L

ماژول XY-C50L برای پاسخ به نیاز سیستم‌های صوتی کم‌مصرف اما پرقدرت طراحی شده است. بهره‌گیری از مدار تقویت‌کننده کلاس D دیجیتال باعث شده تا اتلاف انرژی به حداقل رسیده و حتی بدون نیاز به فن یا هیت‌سینک‌های حجیم، توان مداوم ۵۰ وات روی هر کانال تأمین شود. طراحی آنتن یکپارچه روی بورد (PCB Antenna) برقراری اتصال بی‌سیم بدون نویز را در محیط‌های باز تا فاصله ۱۵ متر تضمین می‌کند، ضمن اینکه سرولوم چندمنظوره مکانیکی روی پنل، کنترل ولوم و سوئیچ ورودی‌ها را بسیار لذت‌بخش و آسان کرده است.

مزایا و قابلیت‌های برجسته ماژول XY-C50L

۱. توان خروجی ۱۰۰ وات استریو با سازگاری امپدانسی گسترده

این ماژول توانایی درایو بلندگوها و فول‌رنج‌های ۴، ۸ و ۱۶ اهم با بازه توانی بین ۱۰ تا ۲۰۰ وات را دارد. برای دستیابی به نهایت بازدهی و صدای شفاف و تفکیک‌شده، استفاده از بلندگوهای ۴ یا ۸ اهم پیشنهاد می‌شود.

۲. ماژول بلوتوث ۵.۰ و تنوع روش‌های پخش

نسخه ۵.۰ بلوتوث پایداری اتصال بالا با حداقل تأخیر صدا را تا شعاع ۱۵ متری (بدون مانع) به ارمغان می‌آورد. علاوه بر اتصال بی‌سیم با گوشی‌های اندروید و آیفون، این برد مجهز به ورودی جک ۳.۵ میلی‌متری AUX و درگاه USB برای خواندن مستقیم فایل‌های صوتی از فلش‌مموری (با فرمت FAT32 تا ۳۲ گیگابایت) است.

۳. مدارات محافظتی هوشمند و بازیابی خودکار

برد XY-C50L مجهز به مکانیزم حفاظت در برابر پلاریته معکوس (اتصال اشتباه قطب مثبت و منفی تغذیه)، حفاظت اتصال کوتاه در خروجی بلندگوها و سیستم قطع خودکار حرارتی با بازیابی خودکار (Auto-Recovery) است تا قطعات در شرایط کاری سخت آسیب نبینند.

۴. محدوده تغذیه گسترده (۵ الی ۲۴ ولت DC)

انعطاف ولتاژ ورودی به شما اجازه می‌دهد تا بورد را هم با شارژرها و پاوربانک‌های ۵ ولت (برای مصارف رومیزی و توان‌های پایین) و هم با آداپتورهای ۱۲، ۱۹ یا ۲۴ ولت (برای رسیدن به نهایت توان ۵۰W+۵۰W) راه‌اندازی کنید.

مشخصات فنی ماژول آمپلی‌فایر XY-C50L

پارامتر	مقدار / مشخصه
مدل تجاری	XY-C50L
کلاس کاری و نوع کانال	کلاس D دیجیتال / ۲.۰ کاناله استریو (چپ و راست)
حداکثر توان خروجی	50W + 50W (مجموع ۱۰۰ وات)
ولتاژ تغذیه کاری (DC)	DC 5V ~ 24V
نسخه بلوتوث و برد انتقال	بلوتوث ۵.۰ با برد مؤثر تا ۱۵ متر (بدون مانع)
ورودی‌های صوتی	بلوتوث + جک ۳.۵ میلی‌متری AUX + فلش USB
مشخصات فلش مموری پشتیبانی‌شده	فرمت FAT32 تا حداکثر ظرفیت 32GB
امپدانس و توان بلندگوی پیشنهادی	4Ω, 8Ω, 16Ω (توان ۱۰ الی ۲۰۰ وات)
مکانیزم‌های محافظتی	پلاریته معکوس، اتصال کوتاه، اضافه دمای خودکار

نکات طلایی راه‌اندازی و رفع عیب احتمالی (Troubleshooting)

۱. علت قطع و وصل صدا (پدیده سکسکه صدا):

اگر هنگام بالا بردن ولوم، صدا به صورت لحظه‌ای قطع و وصل می‌شود، دو عامل را بررسی کنید: اول، ناکافی بودن جریان منبع تغذیه (توان آداپتور باید حتماً بیشتر از توان مصرفی خروجی باشد؛ استفاده از آداپتور ۲۴ ولت با حداقل ۳ تا ۵ آمپر پیشنهاد می‌شود). دوم، داغ شدن بیش از حد چیپ به دلیل تهویه نامناسب که با بهبود جریان هوا یا کاهش ولوم برطرف خواهد شد.

۲. پایداری آنتن و برد سیگنال بلوتوث:

این برد از آنتن داخلی PCB استفاده می‌کند. برای جلوگیری از تداخل و افت برد: از قرار دادن ماژول در مجاورت مستقیم روتر و مودم‌های وای‌فای و قرار دادن برد روی سطوح فلزی خودداری فرمایید. در صورت نصب ماژول درون باکس‌های تمام‌فلزی، بخش آنتن مدار را بیرون از بدنه فلزی هدایت کنید.

برد صوتی XY-C50L با ترکیب ابعاد مینیاتوری، محافظت‌های کامل الکترونیکی و پشتیبانی از پورت‌های متنوع، ساخت انواع اسپیکرهای بلوتوثی پرتابل و باکس‌های صوتی خانگی را بسیار ساده و بدون دردسر کرده است.

برای بررسی تنوع توان‌ها، مقایسه چیپست‌های کلاس D و انتخاب دقیق‌ترین ماژول آمپلی فایر بلوتوث دار همراه با ضمانت سلامت فیزیکی قطعات، می‌توانید به بخش تجهیزات صوتی فروشگاه اسپیارشاپ مراجعه فرمایید.
