پروگرامر مدل CH341A

ماژول پروگرامر مدل CH341A

ماژول پروگرامر و مبدل CH341A محصولی از شرکت نام‌آشنای WCH، یکی از کاربردی‌ترین، ارزان‌ترین و محبوب‌ترین بردها برای پروگرام کردن انواع آی‌سی‌های حافظه، فلش و بایوس (BIOS) در دنیای الکترونیک است. این ماژول فراتر از یک پروگرامر ساده، در واقع یک پل ارتباطی متحرک (Bridge) میان پورت USB کامپیوتر و پروتکل‌های ارتباطی سریال و موازی نظیر SPI ،I2C و UART است. ابعاد بسیار کوچک، قیمت فوق‌العاده اقتصادی و راه‌اندازی سریع، این برد را به ابزاری جداشدنی از جعبه ابزار تعمیرکاران کامپیوتر، لپ‌تاپ و مهندسان هوشمندسازی تبدیل کرده است.

قابلیت‌ها و تغییر مود سخت‌افزاری CH341

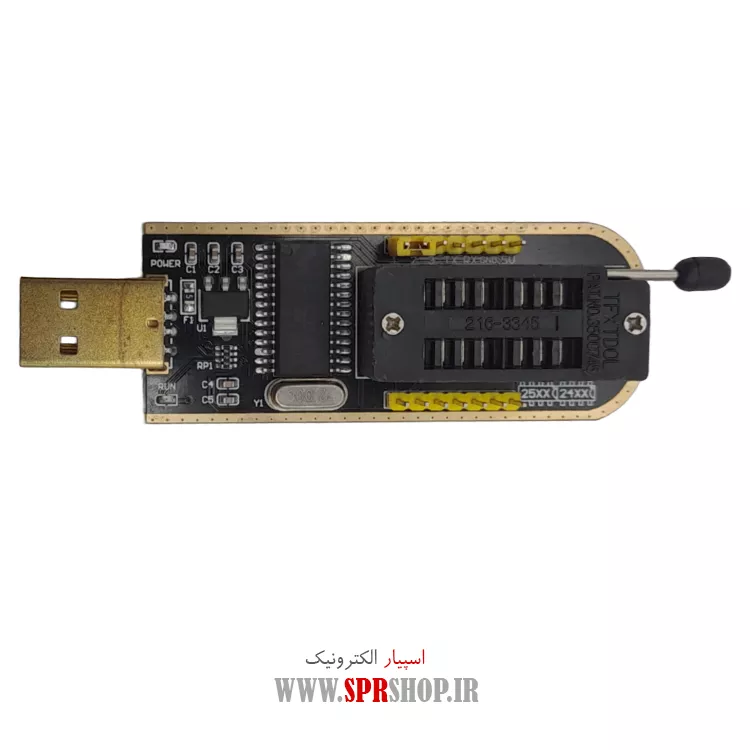

بزرگترین مزیت پروگرامر CH341A، مجهز بودن به یک زیف سوکت (ZIF Socket) ۱۶ پایه و پین‌هدرهای جانبی است که دو کاربرد کاملاً مجزا را در اختیار شما می‌گذارد. شما می‌توانید از طریق جاگذاری یک جومپر (Jumper) روی برد، حالت کاری دستگاه را تغییر دهید:

• مود پروگرامر (رابط SPI & I2C): در این حالت دستگاه مستقیماً به عنوان پروگرامر آی‌سی‌های حافظه سری ۲۴ (پروتکل I2C EEPROM) و سری ۲۵ (پروتکل SPI FLASH) مانند آی‌سی بایوس مادربورد، کارت گرافیک، مودم و گیرنده‌های دیجیتال عمل می‌کند.
• مود سریال (رابط UART): در این وضعیت، برد تبدیل به یک مبدل USB به سریال تکی می‌شود که برای پروگرام کردن بردهای آردوینو (Pro Mini)، دیباگ کردن رسیورها، اتصال به ماژول‌های وای‌فای ESP8266 و هک پورت‌های سریال کاربرد دارد.

مشخصات فنی و ویژگی‌های کلیدی پروگرامر CH341

• تراشه مرکزی: WCH CH341A اصلی با پایداری بالا در انتقال دیتا
• رابط اتصال به کامپیوتر: کانکتور USB Type-A (سازگار با ویندوزهای XP, 7, 8, 10, 11 و لینوکس/مک)
• پروتکل‌های تحت پشتیبانی: I²C ،SPI ،UART و پورت موازی کلاک‌دار (MIDI)
• رابط سخت‌افزاری روی برد: دارای زیف سوکت ۱۶ پین صنعتی جهت جاگذاری آسان آی‌سی‌های DIP و پدهای خروجی برای قطعات SMD
• ولتاژ کاری: ۵ ولت مستقیم خروجی پورت USB (دارای خروجی تثبیت‌شده ۳.۳ ولت روی پین‌ها برای تراشه‌های کم‌ولتاژ)
• نمایشگر وضعیت: مجهز به ال‌ای‌دی (LED) قرمز رنگ جهت نمایش اتصال صحیح تغذیه (Power)

کاربردهای رایج در دنیای دیجیتال و IoT

پروگرامر CH341 به دلیل تطبیق‌پذیری بالا، عصای دست مهندسان در پروژه‌های مختلف است:

• تعمیرات سخت‌افزار کامپیوتر: فلش کردن و پروگرام مجدد آی‌سی بایوس (BIOS) لپ‌تاپ‌ها و مادربردهای دسکتاپ که به دلیل آپدیت اشتباه خاموش شده‌اند.
• توسعه اینترنت اشیا (IoT): برنامه‌نویسی، آزمایش و تزریق کدهای فریم‌ور روی میکروکنترلرها و پلتفرم‌های پرطرفدار مانند AVR ،ARM و تراشه‌های ارتباطی.
• کاربردهای آموزشی و کارگاهی: ابزاری فوق‌العاده برای دانشجویان جهت آشنایی عملی با نحوه آدرس‌دهی حافظه‌ها و پروتکل‌های ارتباطی سیمی.

خرید پروگرامر CH341A

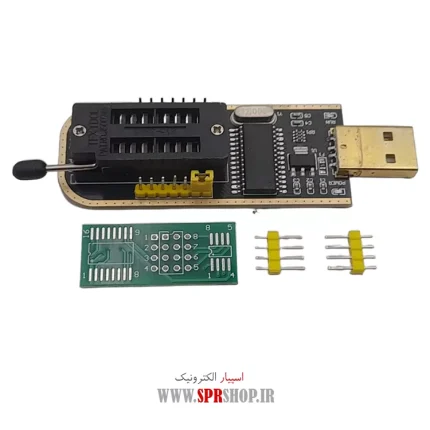

نسخه‌های متعددی از این پروگرامر در بازار یافت می‌شود؛ فروشگاه اسپیارشاپ پکیج اصلی و استاندارد پروگرامر CH341A را با بالاترین کیفیت مدار چاپی و ثبات ولتاژ ۳.۳ ولت (جهت جلوگیری از سوختن حافظه‌های حساس سری ۲۵) تامین کرده است. شما می‌توانید این محصول را به همراه هدرها و سوکت‌های جانبی با قیمت دست‌اول از سایت سفارش داده و در سریع‌ترین زمان تحویل بگیرید.

اگر هدف شما انجام کارهای عمومی، پروگرام کردن بایوس‌های معمولی یا دیباگ کردن ارتباطات سریال با کمترین هزینه ممکن است، خرید مدل CH341A بهترین و منطقی‌ترین گزینه است. اما اگر مغازه تعمیرات تخصصی صوتی-تصویری دارید و روزانه با بردهای پیچیده سر و کار دارید، باید به سراغ سری RT809 بروید.
