رله 12 ولت 6 پايه کوچک (515)
۶۲۰,۰۰۰ ریال
موجود در انبار
توضیحات

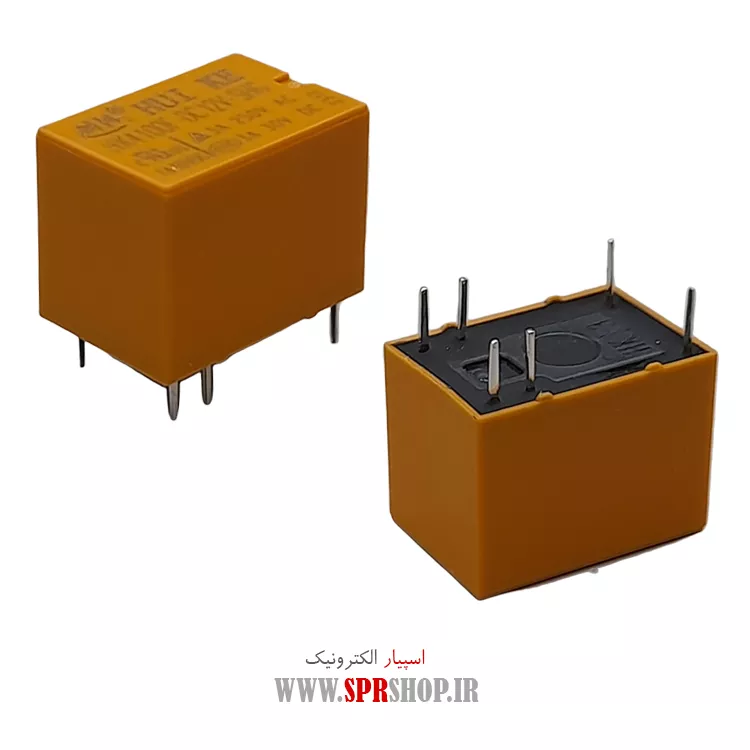

رله 12 ولت 3 آمپر 6 پایه (کد 515)
برای پروژههایی که فضا در آنها اهمیت بالایی دارد و نیاز به کنترل دو مدار مجزا با یک سیگنال واحد دارید، رله مینیاتوری 12 ولت 6 پایه راهحل ایدهآل و فشرده است. این رله کوچک که اغلب با کدهای رایج 515، 4102 یا مدلهایی مانند HK4100F شناخته میشود، یک قطعه پرکاربرد در مدارهای کنترلی، مخابراتی و پروژههای DIY است که در آن ابعاد کوچک و قابلیت اطمینان، حرف اول را میزند.
مشخصات کلیدی این محصول
- ولتاژ بوبین (Coil Voltage): 12V DC (ولتاژ مورد نیاز برای فعالسازی).
- حداکثر جریان کنتاکت (Contact Rating): 3A (طبق مدل رایج HK4100F، این رله قادر به سوئیچ کردن جریان تا 3 آمپر در ولتاژ 250VAC یا 30VDC است).
- تعداد پایه: 6 پین.
- پیکربندی کنتاکت: 2C (DPDT – Double Pole Double Throw).
- نوع رله: مینیاتوری (Small)، مناسب برای نصب مستقیم روی PCB.
مزیت کلیدی: 6 پایه (DPDT) به چه معناست؟
برجستهترین ویژگی این رله، 6 پایه بودن آن است که یک پیکربندی DPDT یا “دو کنتاکت چنج-اور” را فراهم میکند. این 6 پایه عبارتند از:
- 2 پایه برای بوبین: جهت اعمال ولتاژ 12 ولت برای فعالسازی.
- 4 پایه برای کنتاکتها: این رله در واقع دو کلید SPDT (سه پایه) مجزا در یک بسته است که هر دو با هم توسط یک بوبین کنترل میشوند.
- این قابلیت به شما اجازه میدهد تا با یک فرمان 12 ولتی، دو مدار کاملاً مجزا را به صورت همزمان سوئیچ کنید.
کاربردهای رایج
- کلاسیکترین کاربرد رله DPDT برای برعکس کردن پلاریته موتورهای DC.
- تغییر مسیر سیگنالهای صوتی (مثلاً بین دو ورودی) یا سیگنالهای داده.
- کنترل همزمان دو بار مختلف (مثلاً یک لامپ و یک بازر).
خرید رله 12 ولت 6 پایه کوچک
هنگام انتخاب و خرید رله، توجه به ابعاد فشرده و پیکربندی DPDT این مدل، آن را به یک انتخاب بسیار کارآمد برای بردهای شلوغ و پروژههایی که نیاز به کنترل دوگانه دارند، تبدیل میکند. ما در اسپیارشاپ، به عنوان یک عمده فروش قطعات الکترونیکی تهران، با افتخار این رلههای مینیاتوری پرکاربرد را با مشخصات فنی دقیق (مانند مدل HK4100F با جریان 3A) ارائه میدهیم تا اطمینان حاصل کنیم که شما دقیقاً قطعه مورد نیاز و باکیفیت را برای پروژه خود دریافت میکنید.
توضیحات
رله 12 ولت 3 آمپر 6 پایه (کد 515)
برای پروژههایی که فضا در آنها اهمیت بالایی دارد و نیاز به کنترل دو مدار مجزا با یک سیگنال واحد دارید، رله مینیاتوری 12 ولت 6 پایه راهحل ایدهآل و فشرده است. این رله کوچک که اغلب با کدهای رایج 515، 4102 یا مدلهایی مانند HK4100F شناخته میشود، یک قطعه پرکاربرد در مدارهای کنترلی، مخابراتی و پروژههای DIY است که در آن ابعاد کوچک و قابلیت اطمینان، حرف اول را میزند.
مشخصات کلیدی این محصول
- ولتاژ بوبین (Coil Voltage): 12V DC (ولتاژ مورد نیاز برای فعالسازی).
- حداکثر جریان کنتاکت (Contact Rating): 3A (طبق مدل رایج HK4100F، این رله قادر به سوئیچ کردن جریان تا 3 آمپر در ولتاژ 250VAC یا 30VDC است).
- تعداد پایه: 6 پین.
- پیکربندی کنتاکت: 2C (DPDT – Double Pole Double Throw).
- نوع رله: مینیاتوری (Small)، مناسب برای نصب مستقیم روی PCB.
مزیت کلیدی: 6 پایه (DPDT) به چه معناست؟
برجستهترین ویژگی این رله، 6 پایه بودن آن است که یک پیکربندی DPDT یا “دو کنتاکت چنج-اور” را فراهم میکند. این 6 پایه عبارتند از:
- 2 پایه برای بوبین: جهت اعمال ولتاژ 12 ولت برای فعالسازی.
- 4 پایه برای کنتاکتها: این رله در واقع دو کلید SPDT (سه پایه) مجزا در یک بسته است که هر دو با هم توسط یک بوبین کنترل میشوند.
- این قابلیت به شما اجازه میدهد تا با یک فرمان 12 ولتی، دو مدار کاملاً مجزا را به صورت همزمان سوئیچ کنید.
کاربردهای رایج
- کلاسیکترین کاربرد رله DPDT برای برعکس کردن پلاریته موتورهای DC.
- تغییر مسیر سیگنالهای صوتی (مثلاً بین دو ورودی) یا سیگنالهای داده.
- کنترل همزمان دو بار مختلف (مثلاً یک لامپ و یک بازر).
خرید رله 12 ولت 6 پایه کوچک
هنگام انتخاب و خرید رله، توجه به ابعاد فشرده و پیکربندی DPDT این مدل، آن را به یک انتخاب بسیار کارآمد برای بردهای شلوغ و پروژههایی که نیاز به کنترل دوگانه دارند، تبدیل میکند. ما در اسپیارشاپ، به عنوان یک عمده فروش قطعات الکترونیکی تهران، با افتخار این رلههای مینیاتوری پرکاربرد را با مشخصات فنی دقیق (مانند مدل HK4100F با جریان 3A) ارائه میدهیم تا اطمینان حاصل کنیم که شما دقیقاً قطعه مورد نیاز و باکیفیت را برای پروژه خود دریافت میکنید.
