رله کولر گازی 12 ولت 40 آمپر NT90TNCE12CB
رله کولر گازی 12ولت NO=40A–NC=30A
۳,۱۰۵,۰۰۰ ریال
موجود در انبار
| تعداد خرید | قیمت واحد |
|---|---|
| 1 عدد | 3,105,000 ریال |
| 2 تا 5 عدد | 2,930,000 ریال |
| 6 تا 10 عدد | 2,875,000 ریال |
| حداقل 11 عدد | 2,815,000 ریال |
توضیحات
معرفی و مشخصات رله کولر گازی 12 ولت 40 آمپر NT90TNCE12CB (T91-12VDC)

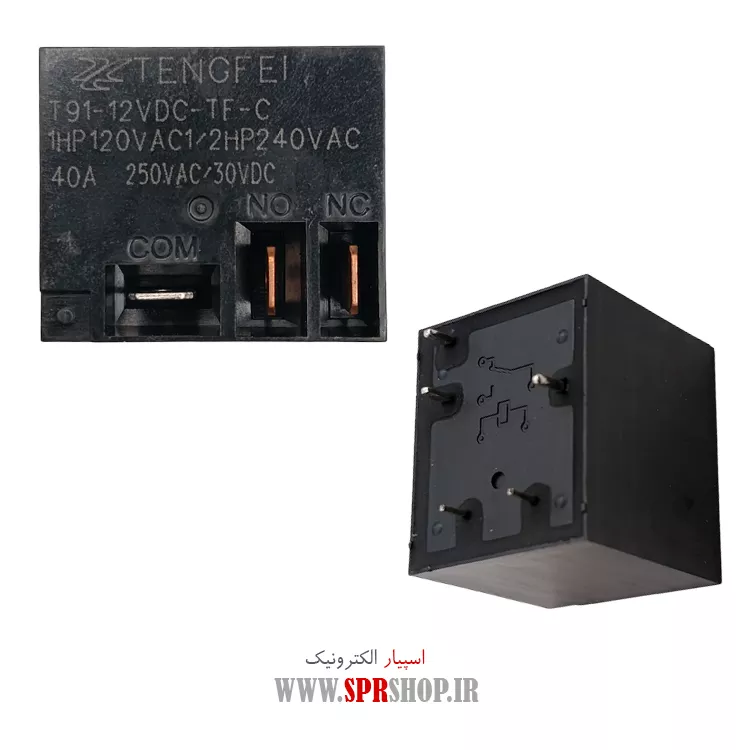

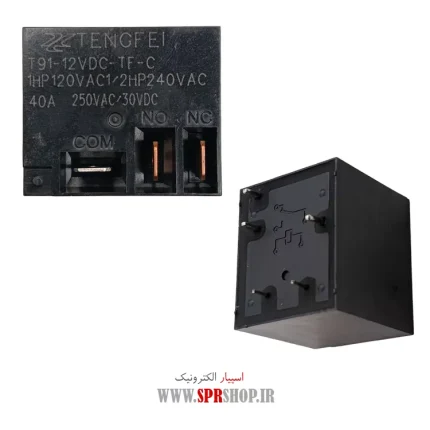

رله کولری قدرتی تیپ T91 با پارت‌نامبرهای معادل NT90TNCE12CB / T91-12VDC (برند TENGFEI) یک رله الکترومغناطیسی توان بالا (Heavy Duty Power Relay) با بوبین تحریک ۱۲ ولت مستقیم (12VDC) است. این رله به طور اختصاصی برای راه‌اندازی، سوئیچینگ و کنترل بارهای سنگین القایی و مقاومتی در بردهای فرمان اسپلیت و کولر گازی، کمپرسورهای برودتی، پکیج‌های گرمایشی و انواع لوازم خانگی توان بالا طراحی شده است.
این قطعه دارای ساختار ترکیبی منحصربه‌فردی است؛ پایه‌های پایینی برای مونتاژ مستقیم روی برد مدار چاپی (PCB) تعبیه شده و ترمینال‌های تیغه‌ای رو به بالا (فیش‌خور Faston) امکان اتصال محکم و ایمن سرسیم‌های ضخیم قدرت را فراهم می‌سازند. آرایش کنتاکت این رله به صورت چنج‌اور (SPDT / 1 Form C) بوده و توانایی هدایت جریان فوق‌العاده تا ۴۰ آمپر در کنتاکت باز (NO) و ۳۰ آمپر در کنتاکت بسته (NC) در ولتاژ ۲۵۰ ولت متناوب را داراست.
ویژگی‌های کلیدی رله کولر گازی ۱۲ ولت NT90 / T91
- جریان‌دهی بسیار بالا: قابلیت عبور جریان ۴۰ آمپر روی کنتاکت NO و ۳۰ آمپر روی کنتاکت NC در ولتاژ 250VAC و 30VDC.
- تحمل بارهای سنگین موتوری: پشتیبانی از موتورها و کمپرسورهای قدرتی تا 1HP در 120VAC و 1.5HP در 240VAC.
- ترمینال‌های رو به بالا (Faston Terminals): دارای خروجی‌های استاندارد تیغه‌ای COM ،NO و NC برای اتصال آسان سوکت‌های آمپر بالا.
- بوبین استاندارد ۱۲ ولت DC: سازگار با اکثر بردهای کنترل الکترونیکی لوازم خانگی و تغذیه‌های ۱۲ ولتی.
- پلاتین‌های ضد جرقه دیرگداز: ساخته‌شده از آلیاژهای مقاوم در برابر قوس الکتریکی جهت جلوگیری از خال زدن و چسبیدن کنتاکت‌ها.
مشخصات فنی کالا
| پارامتر | مشخصه فنی |
|---|---|
| نام و کد فنی قطعه | NT90TNCE12CB / T91-12VDC-1F-C |
| مدل و تیپ بدنه | رله کولری / رله شاخک‌دار تیپ T91 / NT90 |
| ولتاژ بوبین (Coil Voltage) | 12V DC |
| جریان نامی کنتاکت‌ها (Contact Rating) | NO = 40A / NC = 30A @ 250VAC / 30VDC |
| آرایش پایه‌ها و کنتاکت | 1 Form C (SPDT – یک کنتاکت چنج‌اور باز/بسته) |
| نوع اتصالات و پایه‌ها | پایه‌های زیرین لحیم‌کاری PCB + ترمینال‌های تیغه‌ای سوکتی بالایی |
| کاربردهای متداول | بردهای کولر گازی و اسپلیت، راه‌اندازی کمپرسور، پمپ آب، بردهای صنعتی، المنت‌های حرارتی و سیستم‌های سوئیچینگ ۱۲ ولت |
جلوگیری از ایجاد جرقه و آسیب به بردهای تغذیه در لحظه استارت کمپرسورهای کولر گازی، نیازمند استفاده از رله‌های توان‌بالا با عایق‌بندی مطمئن و پلاتین‌های تقویت‌شده است. برای مشاهده کاتالوگ جامع، بررسی مشخصات و خرید رله اورجینال با تضمین سلامت فیزیکی و مناسب‌ترین قیمت، می‌توانید به بخش تخصصی فروشگاه اسپیارشاپ مراجعه فرمایید.
