رله کولر گازی 24 ولت 30 آمپر NT90TNCE24CB
رله کولر گازي 24ولت NO=40A–NC=30A
۳,۱۰۵,۰۰۰ ریال
موجود در انبار
| تعداد خرید | قیمت واحد |
|---|---|
| 1 عدد | 3,105,000 ریال |
| 2 تا 5 عدد | 2,930,000 ریال |
| 6 تا 10 عدد | 2,875,000 ریال |
| حداقل 11 عدد | 2,815,000 ریال |
توضیحات

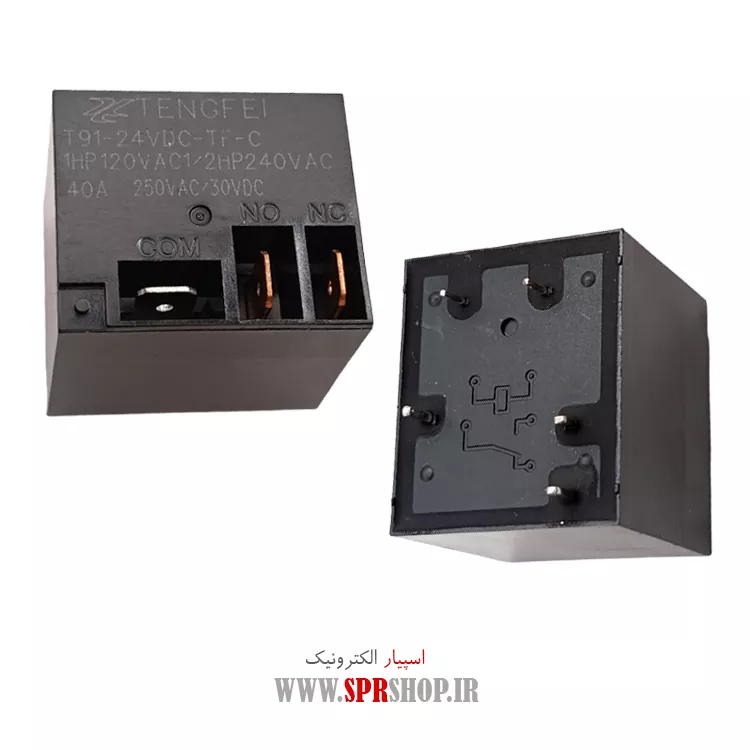

معرفی و مشخصات رله کولر گازی 24 ولت 40 آمپر NT90TNCE24CB (T91-24VDC)
رله قدرتی تیپ T91 با پارت‌نامبرهای معادل NT90TNCE24CB / T91-24VDC یک رله الکترومغناطیسی توان بالا (Heavy Duty Power Relay) با بوبین ۲۴ ولت مستقیم (24VDC) است. این قطعه به طور ویژه برای راه‌اندازی و سوئیچینگ بارهای سنگین القایی و مقاومتی در سیستم‌های تهویه مطبوع، کولرهای گازی اسپلیت و ایستاده، کمپرسورها و پکیج‌های گرمایشی طراحی شده است.
طراحی خاص این رله به صورت ترمینال رو به بالا (فیش‌خور یا Faston Terminals) همراه با پایه‌های لحیم‌کاری PCB در زیر است که اتصال مطمئن کابل‌های ضخیم قدرت را تسهیل می‌کند. این رله با آرایش کنتاکت چنج‌اور (SPDT / 1 Form C)، توانایی هدایت جریان تا ۴۰ آمپر در کنتاکت باز (NO) و ۳۰ آمپر در کنتاکت بسته (NC) را دارا می‌باشد.
ویژگی‌های کلیدی رله کولر گازی ۲۴ ولت T91 / NT90
- توان جریان‌دهی فوق‌العاده بالا: تحمل جریان ۴۰ آمپر روی کنتاکت NO و ۳۰ آمپر روی کنتاکت NC در ولتاژ ۲۵۰ ولت متناوب.
- تحمل بارهای موتوری سنگین: مناسب راه‌اندازی موتورها با توان 1HP در 120VAC و 1.5HP در 240VAC.
- طراحی ترمینال فیش‌خور (Faston): دارای زبانه‌های خروجی COM، NO و NC در بالای بدنه برای اتصال سوکت‌های پرسی آمپر بالا.
- بوبین استاندارد ۲۴ ولت: تحریک پایدار با ولتاژ ۲۴ ولت DC مناسب بردهای کولر گازی و اتوماسیون صنعتی.
- پلاتین‌های ضد جرقه و مقاوم: ساخته‌شده از آلیاژهای دیرگداز جهت جلوگیری از جوش خوردن کنتاکت‌ها زیر بار کمپرسور.
مشخصات فنی کالا
| پارامتر | مشخصه فنی |
|---|---|
| نام و پارت‌نامبر | NT90TNCE24CB / T91-24VDC-1F-C |
| تیپ بدنه و سوئیچ | رله کولری / رله شاخک‌دار و ترمینال‌دار تیپ T91 / NT90 |
| ولتاژ بوبین (Coil Voltage) | 24V DC |
| جریان نامی کنتاکت‌ها (Contact Rating) | NO = 40A / NC = 30A @ 250VAC / 30VDC |
| آرایش کنتاکت‌ها (Contact Form) | 1 Form C (SPDT – یک کنتاکت چنج‌اور باز/بسته) |
| نوع اتصالات | پایه‌های زیرین برای PCB + ترمینال‌های تیغه‌ای (فیش‌خور) بالایی |
| کاربردهای متداول | برد کولر گازی و اسپلیت، راه‌انداز کمپرسور، پمپ آب، هیترهای صنعتی و بردهای ۲۴ ولت سنگین |
جلوگیری از افت ولتاژ شدید در زمان استارت کمپرسورهای صنعتی و کولرهای گازی نیازمند رله‌های قدرتی با آلیاژ کنتاکت تقویت‌شده و استقامت الکتریکی بالاست. برای مقایسه مدل‌ها، بررسی دیتاشیت و خرید رله با کیفیت اورجینال و نازل‌ترین قیمت، می‌توانید به بخش تخصصی قطعات در اسپیارشاپ مراجعه نمایید.
توضیحات
معرفی و مشخصات رله کولر گازی 24 ولت 40 آمپر NT90TNCE24CB (T91-24VDC)
رله قدرتی تیپ T91 با پارت‌نامبرهای معادل NT90TNCE24CB / T91-24VDC یک رله الکترومغناطیسی توان بالا (Heavy Duty Power Relay) با بوبین ۲۴ ولت مستقیم (24VDC) است. این قطعه به طور ویژه برای راه‌اندازی و سوئیچینگ بارهای سنگین القایی و مقاومتی در سیستم‌های تهویه مطبوع، کولرهای گازی اسپلیت و ایستاده، کمپرسورها و پکیج‌های گرمایشی طراحی شده است.
طراحی خاص این رله به صورت ترمینال رو به بالا (فیش‌خور یا Faston Terminals) همراه با پایه‌های لحیم‌کاری PCB در زیر است که اتصال مطمئن کابل‌های ضخیم قدرت را تسهیل می‌کند. این رله با آرایش کنتاکت چنج‌اور (SPDT / 1 Form C)، توانایی هدایت جریان تا ۴۰ آمپر در کنتاکت باز (NO) و ۳۰ آمپر در کنتاکت بسته (NC) را دارا می‌باشد.
ویژگی‌های کلیدی رله کولر گازی ۲۴ ولت T91 / NT90
- توان جریان‌دهی فوق‌العاده بالا: تحمل جریان ۴۰ آمپر روی کنتاکت NO و ۳۰ آمپر روی کنتاکت NC در ولتاژ ۲۵۰ ولت متناوب.
- تحمل بارهای موتوری سنگین: مناسب راه‌اندازی موتورها با توان 1HP در 120VAC و 1.5HP در 240VAC.
- طراحی ترمینال فیش‌خور (Faston): دارای زبانه‌های خروجی COM، NO و NC در بالای بدنه برای اتصال سوکت‌های پرسی آمپر بالا.
- بوبین استاندارد ۲۴ ولت: تحریک پایدار با ولتاژ ۲۴ ولت DC مناسب بردهای کولر گازی و اتوماسیون صنعتی.
- پلاتین‌های ضد جرقه و مقاوم: ساخته‌شده از آلیاژهای دیرگداز جهت جلوگیری از جوش خوردن کنتاکت‌ها زیر بار کمپرسور.
مشخصات فنی کالا
| پارامتر | مشخصه فنی |
|---|---|
| نام و پارت‌نامبر | NT90TNCE24CB / T91-24VDC-1F-C |
| تیپ بدنه و سوئیچ | رله کولری / رله شاخک‌دار و ترمینال‌دار تیپ T91 / NT90 |
| ولتاژ بوبین (Coil Voltage) | 24V DC |
| جریان نامی کنتاکت‌ها (Contact Rating) | NO = 40A / NC = 30A @ 250VAC / 30VDC |
| آرایش کنتاکت‌ها (Contact Form) | 1 Form C (SPDT – یک کنتاکت چنج‌اور باز/بسته) |
| نوع اتصالات | پایه‌های زیرین برای PCB + ترمینال‌های تیغه‌ای (فیش‌خور) بالایی |
| کاربردهای متداول | برد کولر گازی و اسپلیت، راه‌انداز کمپرسور، پمپ آب، هیترهای صنعتی و بردهای ۲۴ ولت سنگین |
جلوگیری از افت ولتاژ شدید در زمان استارت کمپرسورهای صنعتی و کولرهای گازی نیازمند رله‌های قدرتی با آلیاژ کنتاکت تقویت‌شده و استقامت الکتریکی بالاست. برای مقایسه مدل‌ها، بررسی دیتاشیت و خرید رله با کیفیت اورجینال و نازل‌ترین قیمت، می‌توانید به بخش تخصصی قطعات در اسپیارشاپ مراجعه نمایید.
