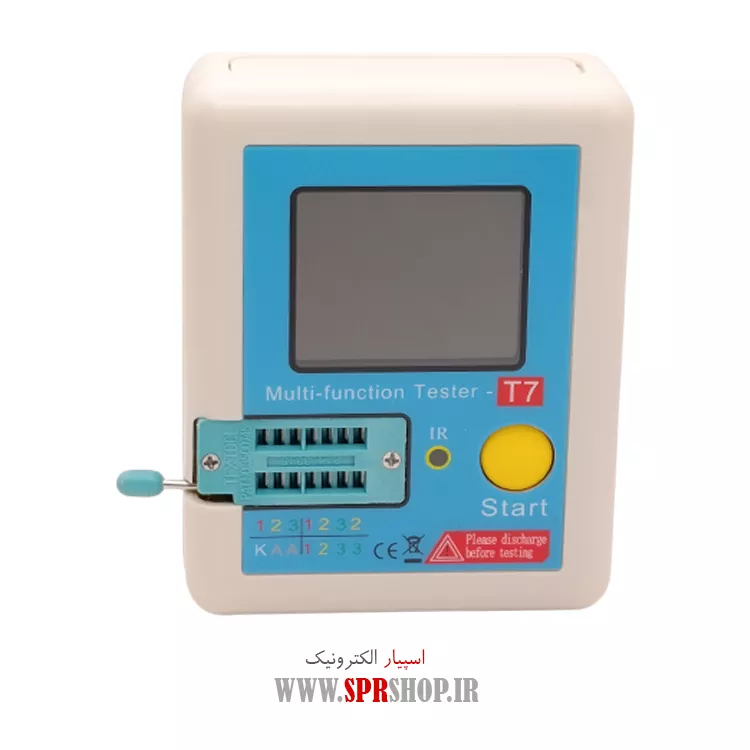

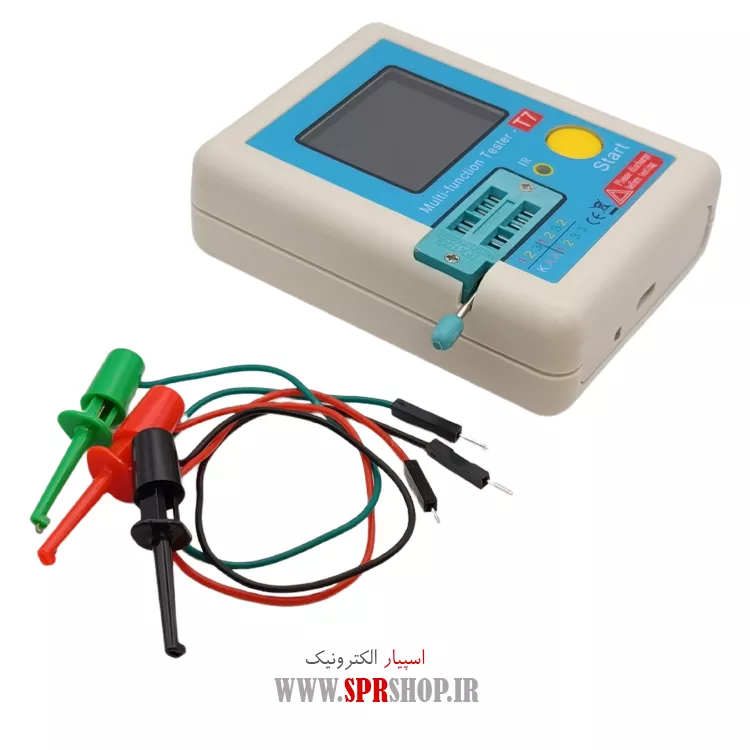

تستر قطعات الکترونیکی مدل LCR-T7

قابلیت‌ها

1. تشخیص و اندازه‌گیری مقاومت‌ها:

   • محدوده: 0.1Ω تا 50MΩ

   • دقت: حدود 1%

2. تشخیص و اندازه‌گیری خازن‌ها:

   • محدوده: 25pF تا 100mF (بسته به نوع خازن)

   • دقت: حدود 1.5%

3. سلف‌ها (Inductor):

   • محدوده: 0.01mH تا 20H

4. دیود و LED:

   • نمایش ولتاژ بایاس مستقیم

   • نمایش پلاریته

   • برای LED حتی رنگ تقریبی هم روی LCD نشان داده می‌شود

5. ترانزیستورهای BJT و MOSFET:

   • نوع ترانزیستور (NPN/PNP، N/MOSFET)

   • مشخصات پایه‌ها (پایه بیس، امیتر، کلکتور یا Gate/Drain/Source)

   • نمایش hFE (بهره جریان)، Vth، ظرفیت ورودی و نشتی

6. ترایاک و تریستور:

   • شناسایی نوع و پایه‌ها

7. دیگر قطعات:

   • رله‌ها، پل دیودی کوچک، شبکه مقاومت، و تشخیص پلاریته خازن‌های الکترولیت

 امکانات جانبی

• قابلیت تست ESR خازن‌های الکترولیتی (مقدار مقاومت معادل سری)

• خاموشی خودکار برای صرفه‌جویی در مصرف باتری

• منوی تنظیمات ساده برای کالیبراسیون و پاک کردن داده‌ها

نحوه استفاده

1. شارژ اولیه: دستگاه را به طور کامل با پورت Micro-USB شارژ کنید.

2. اتصال قطعه: قطعه‌ای که می‌خواهید تست شود را (بدون اینکه در مدار باشد) به سه پایهٔ تستر متصل کنید. برای قطعات دوپایه (مثل دیود) می‌توان از هر دو پایه استفاده کرد.

3. فشار دکمه: دکمهٔ روی دستگاه را فشار دهید و نگه دارید.

4. رها کردن دکمه: پس از چند ثانیه دکمه را رها کنید. دستگاه فرآیند تست را شروع کرده و نتیجه را روی صفحه نمایش می‌دهد.

5. خواندن نتیجه: دستگاه نوع قطعه، مقدار آن (مثلاً ۱۰kΩ برای مقاومت یا ۱۰۰µF برای خازن)، و برای ترانزیستورها، نمودار پین‌اوت و پارامترهایی مانند Gain (hFE) را نشان می‌دهد.
