کابل فلت چیست؟
اگر تا به حال یک دستگاه الکترونیکی مدرن مانند لپتاپ، گوشی موبایل، پرینتر یا حتی ضبط ماشین خود را باز کرده باشید، احتمالا با کابلهای نواری، نازک و انعطافپذیری روبرو شدهاید که شبیه یک روبان باریک هستند. اینها همان کابل فلت هستند؛ قهرمانان پنهانی که انتقال داده و سیگنال را در کمترین فضای ممکن انجام میدهند.
در این مقاله، به زبان ساده بررسی میکنیم که کابل فلت دقیقا چیست، چه تفاوتی با سیمهای معمولی دارد، انواع اصلی آن (FFC و FPC) کدامند و در چه دستگاههایی استفاده میشوند.
کابل فلت دقیقا چیست؟

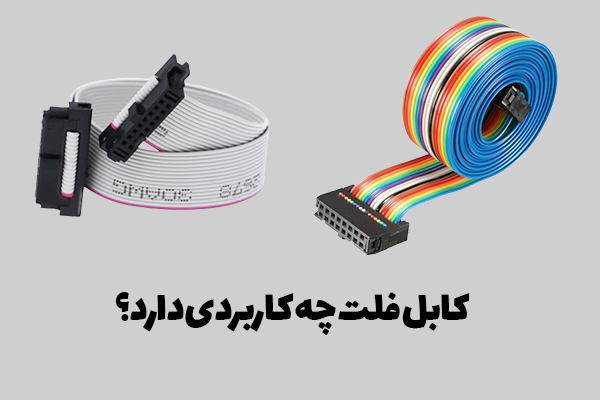

کابل فلت (که به آن کابل نواری یا Ribbon Cable هم گفته میشود)، نوعی کابل الکتریکی است که در آن چندین رشته سیم رسانا به جای اینکه به صورت گرد دور هم پیچیده شوند، به صورت موازی و صاف در کنار یکدیگر قرار گرفته و در یک بستر عایق فشرده شدهاند.
این طراحی خاص و مسطح، انقلابی در طراحی دستگاههای الکترونیکی ایجاد کرد. هدف اصلی استفاده از کابل فلت، صرفهجویی در فضا، کاهش وزن و افزایش انعطافپذیری است. آنها برای انتقال سیگنالهای الکتریکی (از جمله دادههای دیجیتال با فرکانس بالا) و ولتاژهای پایین در فضاهای محدود و فشرده ایدهآل هستند.
چرا از کابل فلت استفاده میکنیم؟
استفاده از این ساختار نواری، مزایای متعددی نسبت به دستهسیمهای گرد سنتی دارد:
- صرفهجویی چشمگیر در فضا و وزن: مهمترین مزیت، اشغال فضای بسیار کم است که برای دستگاههای باریک امروزی حیاتی است.
- انعطافپذیری بالا (Flexibility): میتوانند میلیونها بار خم و راست شوند (مخصوصاً در بخشهای متحرک مثل لولای لپتاپ یا هد پرینتر).
- نظم و مدیریت آسان: سیمکشی را بسیار مرتب میکنند و از شلوغی و گره خوردن سیمها جلوگیری میشود.
- کاهش نویز و تداخل: طراحی موازی و فشرده، به کاهش تداخل الکترومغناطیسی (EMI) در انتقال دادههای دیجیتال کمک میکند.
- عبور از شکافهای باریک: به راحتی از درزهای نازک داخل دستگاهها عبور میکنند.
انواع اصلی کابل فلت: FFC در برابر FPC
وقتی صحبت از کابل فلت در دستگاههای مدرن میشود، معمولا با دو نوع اصلی روبرو هستیم که تشخیص آنها هنگام خرید کابل فلت از هم بسیار مهم است.
1. کابل فلت انعطافپذیر (FFC – Flexible Flat Cable)
اینها همان کابلهای نواری ساده، معمولاً به رنگ سفید یا خاکستری روشن هستند که در دو سر آنها کانکتورهای آبی یا سفیدرنگ سفتتری برای اتصال وجود دارد.
ساختار: بسیار ساده است. شامل هادیهای مسی تخت نازک است که بین دو لایه فیلم عایق (معمولاً پلیاستر) لمینت شدهاند.
کاربرد: بیشتر برای اتصالات ساده “نقطه به نقطه” استفاده میشوند. مثلاً اتصال برد اصلی به برد نمایشگر یا اتصال کیبورد به مادربرد لپتاپ. آنها معمولاً قطعات الکترونیکی دیگری روی خود ندارند.
ویژگی: ارزانتر و سادهتر هستند.
2. مدار چاپی انعطافپذیر (FPC – Flexible Printed Circuit)
این مدلها معمولا به رنگهای نارنجی، زرد یا طلایی (رنگ پایه پلیآمید) دیده میشوند و ظاهری پیچیدهتر دارند.
ساختار: FPC در واقع یک برد مدار چاپی (PCB) است که روی یک بستر انعطافپذیر ساخته شده است. فرآیند تولید آن شبیه بردهای معمولی با روشهای شیمیایی (اچینگ) است.
کاربرد: بسیار پیشرفتهتر هستند و میتوانند قطعات الکترونیکی ریز، آیسیها، مقاومتها و خازنها را مستقیماً روی خود داشته باشند. کابلهای داخل گوشیهای موبایل (مثل فلت شارژ، فلت دوربین یا فلت السیدی) که دارای قطعات ریز هستند، از نوع FPC میباشند.
ویژگی: قابلیتهای بیشتر، طراحی پیچیدهتر و قیمت بالاتر.
کاربردهای رایج کابل فلت در دستگاههای مختلف
کابلهای فلت تقریبا در تمام دستگاههای الکترونیکی اطراف ما حضور دارند. در اینجا به برخی از رایجترین کاربردها اشاره میکنیم:
1. در کامپیوتر و لپتاپ
- کابلهای FFC عریض برای انتقال سیگنالهای کلیدها به مادربرد.
- انتقال تصویر و داده از مادربرد به پنل نمایشگر (معمولاً از مسیر لولا عبور میکنند).
- کابلهای نواری خاکستری پهن که در کامپیوترهای قدیمی برای اتصال هارد دیسکهای IDE و فلاپی درایو استفاده میشدند.
2. در گوشیهای موبایل و تبلت (عمدتا FPC)
به دلیل فشردگی شدید، تقریبا تمام اتصالات داخلی موبایل با FPC انجام میشود:
- فلت شارژ (Sub-Board): اتصال برد پایین (شامل سوکت شارژ، میکروفن و…) به مادربرد اصلی. خرابی آن باعث شارژ نشدن یا مشکل میکروفن میشود.
- فلت السیدی و تاچ: انتقال تصویر و دستورات لمسی به صفحه نمایش.
- فلت دوربین: اتصال ماژول دوربین به برد.
- فلت باتری: اتصال باتری به برد و کنترل جریان توسط مدار محافظ روی فلت.
- فلتهای کلید پاور و ولوم، آنتن و سنسورها.
3. سایر دستگاهها
- پرینتر و اسکنر: اتصال هد چاپ متحرک یا سنسور اسکنر به برد اصلی (این کابلها دائماً در حال حرکت و خم شدن هستند).
- تلویزیون و مانیتور: اتصال بردهای تیکان (T-con) به پنل نمایشگر یا اتصال برد اصلی به سایر بخشها.
- سیستمهای روشنایی (کابل فلت RGB): کابلهای نواری 4 رشتهای برای اتصال و کنترل ریسههای LED رنگی.
نکته طلایی در کار با کابل فلت!
کابلهای فلت، بهویژه در محل اتصال به کانکتور و در نقاطی که خم میشوند، بسیار حساس و آسیبپذیر هستند. هرگز آنها را تند و تیز خم نکنید: تا خوردگی شدید میتواند مسیرهای مسی نازک داخل کابل را قطع کند.
مراقب سوکتها (کانکتورهای ZIF) باشید زیرا اکثر این کابلها با کانکتورهای فشار صفر (ZIF) متصل میشوند که دارای یک قفل پلاستیکی ظریف هستند. شکستن این قفل یا کشیدن کابل بدون باز کردن آن، میتواند باعث خرابی غیرقابل تعمیر کانکتور روی برد شود. همیشه ابتدا نوع قفل (کشویی یا تاشو) را تشخیص داده و با ملایمت آن را باز کنید.
