آی سی (IC) چیست و چه کاربردی دارد؟

اگر یک برد الکترونیکی را به یک کلان‌شهر مدرن و پرهیاهو تشبیه کنیم، مقاومت‌ها و خازن‌ها نقش خانه‌ها و مغازه‌های معمولی را ایفا می‌کنند؛ اما آی‌سی‌ها (IC) همان آسمان‌خراش‌های هوشمند و مراکز فرماندهی این شهر هستند. این قطعات کوچک و معمولاً سیاه‌رنگ، هسته مرکزی پردازش و کنترل در تقریباً تمام تجهیزات الکترونیکی پیرامون ما محسوب می‌شوند؛ از گوشی هوشمند درون جیب شما گرفته تا سیستم‌های پیچیده صنعتی. در این مقاله قصد داریم با زبانی ساده اما تخصصی، به دنیای شگفت‌انگیز مدارات مجتمع سفر کنیم و با ساختار، کاربردها و انواع آن‌ها آشنا شویم.

آی‌سی (IC) دقیقاً چیست؟

آی‌سی که مخفف عبارت Integrated Circuit (مدار مجتمع) است، در حقیقت یک مدار الکترونیکی کامل، فشرده و بسیار پیچیده است. در گذشته طراحان مجبور بودند هزاران قطعه مجزا مانند ترانزیستور، دیود و مقاومت را روی برد مونتاژ کنند، اما امروزه تمام این اجزا به صورت یکپارچه روی یک تراشه نیمه‌هادی بسیار کوچک (غالباً از جنس سیلیکون) ساخته می‌شوند.

سیر تکامل: از لامپ خلأ تا ریزپردازنده‌ها

مدارات مجتمع مهم‌ترین دستاورد فناوری در قرن اخیر هستند که دنیای الکترونیک را دگرگون کردند. روند این تکامل به این شرح است:

• نسل اول (1940 تا 1956): استفاده از لامپ‌های خلأ حجیم که باعث می‌شد کامپیوترها به اندازه یک اتاق بزرگ باشند.
• نسل دوم (1956 تا 1963): اختراع ترانزیستورها و جایگزینی آن‌ها با لامپ‌های خلأ که سرعت و کارایی را افزایش داد.
• نسل سوم (1964 تا 1971): تولد مدارهای مجتمع (IC). ترانزیستورها به شدت کوچک شده و روی تراشه‌های سیلیکونی قرار گرفتند.
• نسل چهارم (1971 تاکنون): ظهور ریزپردازنده‌ها با قرارگیری میلیون‌ها تا میلیاردها مدار مجتمع روی یک تراشه کوچک.

چرا آی‌سی‌ها تا این حد مهم هستند؟

ظهور این تراشه‌ها مزایای بی‌شماری به همراه داشت:

• کوچک‌سازی فوق‌العاده: جای دادن مدارهای عظیم در فضایی میلی‌متری.
• افزایش سرعت: به دلیل فاصله بسیار کم (در حد میکرون) بین اجزا، سیگنال‌ها با سرعت خیره‌کننده‌ای منتقل می‌شوند.
• کاهش مصرف انرژی: طراحی بهینه این قطعات باعث کاهش چشمگیر مصرف توان نسبت به مدارهای گسسته شده است.
• قابلیت اطمینان بالا: حذف میلیون‌ها نقطه لحیم‌کاری، احتمال خرابی مدار را به شدت کاهش می‌دهد.

نگاهی به ساختار درونی و پکیج‌های آی‌سی

آنچه ما از یک آی‌سی می‌بینیم، تنها یک پوشش محافظ پلاستیکی یا سرامیکی است. قلب تپنده این قطعه، یک ورقه بسیار نازک سیلیکونی به نام «Die» است که مدارهای اصلی روی آن حک شده‌اند. پایه‌های فلزی بیرونی، وظیفه ارتباط این هسته با برد الکترونیکی را بر عهده دارند.

تراشه‌ها معمولاً در دو بسته‌بندی (پکیج) اصلی عرضه می‌شوند:

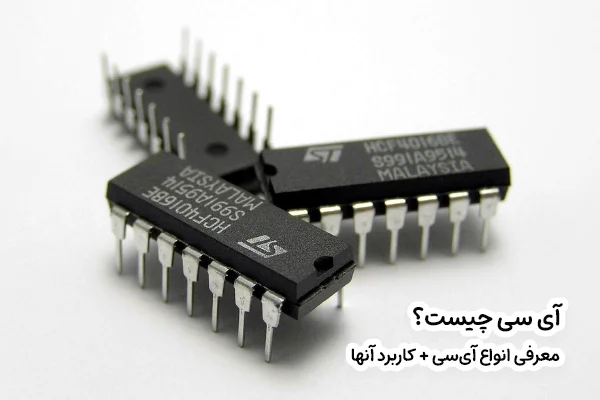

1. پکیج DIP: دارای پایه‌های سوزنی برای عبور از سوراخ‌های برد (Through-hole). مناسب برای آموزش، تعمیرات دستی و نمونه‌سازی.

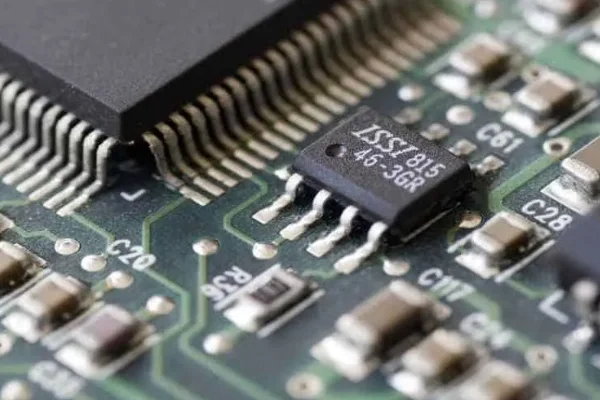

2. پکیج SMD: قطعات نصب سطحی که پایه‌های کوچکی دارند و مستقیماً روی سطح برد لحیم می‌شوند. این پکیج‌ها برای بردهای فشرده امروزی مانند لپ‌تاپ‌ها بسیار کاربردی هستند.
