مایع فلاکس چیست؛ کلید موفقیت در لحیمکاری الکترونیک
QUICK READ
پاسخ در ۳۰ ثانیه (خلاصه کاربرد فلاکس)
مایع فلاکس یک ماده شیمیایی پاککننده و تسهیلکننده در فرآیند لحیمکاری است که با حذف لایههای اکسیداسیون از روی برد و پایه قطعات، راه را برای جریان یافتن روان قلع مذاب باز میکند. نقش اصلی فلاکس، کاهش کشش سطحی قلع، جلوگیری از ایجاد اتصالات سرد و تضمین یک اتصال الکتریکی بدون نقص است. بدون استفاده از فلاکس، لحیمکاری روی سطوح اکسیدشده عملاً غیرممکن بوده و اتصالات پس از مدتی دچار قطعی میشوند.
لحیمکاری یکی از مهمترین فرآیندها در صنایع الکترونیک، فلزکاری و تعمیرات تخصصی است که کیفیت نهایی آن به جزئیات وابستگی شدیدی دارد. یکی از این بازوهای کمکی، مایع فلاکس.
این ماده شیمیایی با حذف اکسیدها، بهبود پخش لحیم و جلوگیری از مشکلات رایج، به تکنسینها و مهندسان کمک میکند تا نتایجی استاندارد و حرفهای به دست آورند. در این مقاله تخصصی، با تعریف مایع فلاکس، انواع آن، کاربردها، مزایا و معایب و نکات کلیدی آن در سال ۲۰۲۶ آشنا میشوید.

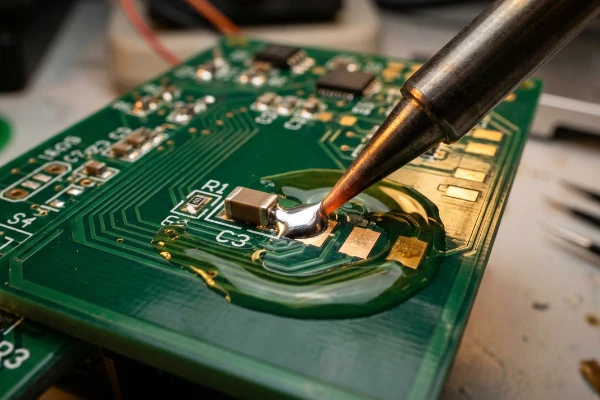

مایع فلاکس چیست و از چه ترکیبی ساخته شده؟

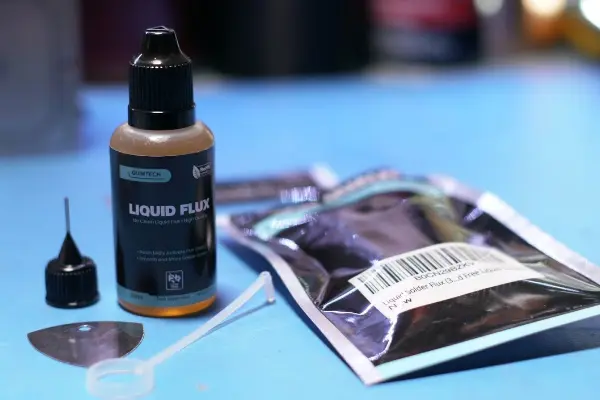

[Liquid Flux]
مایع فلاکس (Liquid Flux) یک محلول شیمیایی حاوی فعالکنندهها، حلالها و گاهی رزینهای طبیعی است. فلزات در مجاورت هوا به سرعت اکسید میشوند؛ این لایه میکروسکوپی اکسید مانند یک عایق عمل کرده و مانع از چسبیدن قلع به مس میشود. مایع فلاکس با فرمولاسیون خاص خود، به محض اعمال حرارت توسط هویه، فعال شده و این لایه عایق را به طور کامل حل میکند.

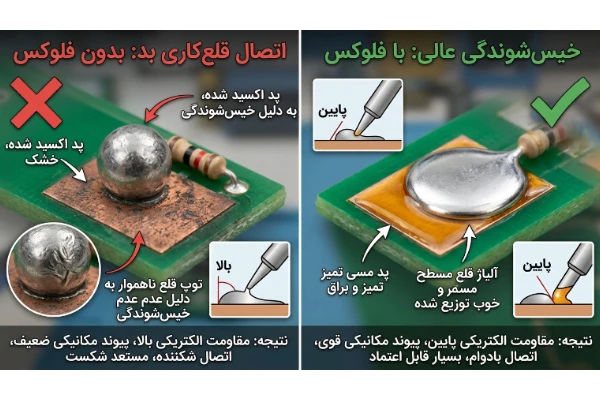

مکانیسم خیسی یا Wetting چیست؟ یکی از وظایف فیزیکی فلاکس، کاهش کشش سطحی قلع مذاب است. این ویژگی باعث میشود قلع به جای گلوله شدن روی پایه قطعه، به نرمی جریان پیدا کرده و تمام منافذ اتصال را به صورت یکنواخت پوشش دهد که در اصطلاح فنی به آن Wetting یا ترشوندگی میگویند.
✦ چهار وظیفه حیاتی فلاکس در مدار:
- پاکسازی شیمیایی: حل کردن لایههای اکسید موجود روی مس و پایه قطعات.
- سپر محافظتی حرارتی: ایجاد لایهای روی قلع مذاب جهت جلوگیری از اکسیداسیون مجدد تحت دمای بالای هویه.
- هدایت و توزیع گرما: کمک به انتقال همگن حرارت از نوک هویه به تمام بخشهای اتصال.
- حذف پلهای لحیمکاری: مانع از چسبیدن ناخواسته پایههای نزدیک به هم (Solder Bridging) در قطعات ظریف SMD.
💡 نکته کاربردی: حلال اصلی اکثر فلاکسهای مایع، الکل ایزوپروپیل (IPA) است که وظیفه حمل مواد فعالکننده و تبخیر سریع پس از اتمام فرآیند را بر عهده دارد.

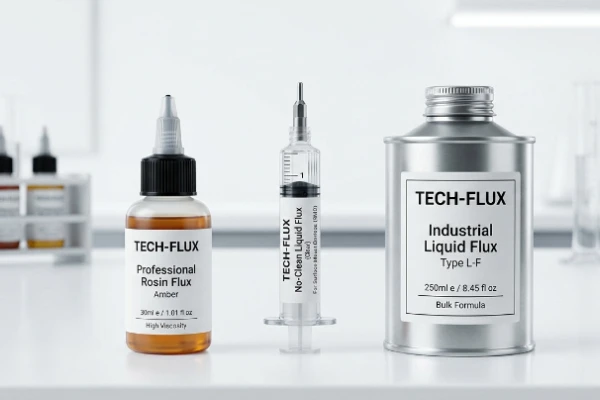

دستهبندی و انواع مایع فلاکس در بازار
[Flux Classifications]
انتخاب اشتباه نوع فلاکس میتواند منجر به خوردگی بورد در درازمدت یا اتصالی مدار شود. فلاکسها بر اساس ساختار پایه شیمیایی خود به چهار دسته اصلی تقسیم میشوند:
تفاوت شاخص خورندگی: فلاکسهای اسیدی برای بردهای الکترونیکی حکم سم را دارند؛ زیرا اسید باقیمانده به مرور زمان مسیرهای مسی برد را نابود میکند. برای الکترونیک همیشه باید از گریدهای رزین یا No-Clean استفاده شود.
جدول مقایسه جامع انواع مایع فلاکس، مزایا و کاربردها
| نوع فلاکس | مزایا | معایب و چالشها | کاربرد اصلی |
|---|---|---|---|
| رُزین (Rosin – RO) | پایداری بالا، کاملاً غیرخورنده در دمای محیط، عایق عالی | باقیمانده چسبناک بجا میگذارد و نیاز به شستشو با حلال دارد | مدارهای حساس الکترونیکی، تعمیرات موبایل |
| بدون نیاز به شستشو (No-Clean) | عدم نیاز به تمیزکاری پس از فرآیند، سرعت بخشیدن به کار | فعالکنندههای ضعیفتر، باقیمانده سفید رنگ جزئی روی بورد | خطوط تولید انبوه الکترونیک، مونتاژهای استاندارد |
| محلول در آب (Organic Acid – OA) | قدرت پاککنندگی بسیار بالا، شستشوی آسان بدون نیاز به الکل | باقیمانده آن به شدت خورنده است و حتماً باید سریعاً شستشو شود | صنایع مخابراتی سنگین، سیستمهای هوای مطبوع |
| اسیدی / معدنی (Inorganic Acid) | اکسیدزدایی فوقالعاده قوی روی فلزات سخت مانند آهن و برنج | به شدت خورنده، تولید گازهای سمی خطرناک حین کار | لولهکشی مسی، رادیاتور خودرو، فلزکاری صنعتی |
کاربردهای تخصصی مایع فلاکس در صنایع مختلف
مایع فلاکس فراتر از یک میز کار ساده تعمیراتی، در صنایع بزرگ نقشی ساختاری دارد:
صنعت الکترونیک
مونتاژ مدارهای SMD و تکونولوژی BGA
مونتاژ مدارهای SMD و تکونولوژی BGA
در تعمیرات موبایل و لپتاپ، برای ریسولد یا تعویض چیپهای پایه توپولویی (BGA)، مایع فلاکس به صورت مویرگی زیر چیپ نفوذ کرده و سبب میشود تا دهها پایه میکروسکوپی بدون اتصال کوتاه به طور همزمان و کاملاً دقیق ذوب و در جای خود بنشینند.
خطوط تولید SMT
لحیمکاری موجی (Wave Soldering)
لحیمکاری موجی (Wave Soldering)
در خطوط مونتاژ اتوماتیک، پیش از اینکه بورد از روی حوضچه قلع مذاب عبور کند، مایع فلاکس به صورت اتوماتیک روی سطح بورد اسپری یا فوم میشود تا مدار در کمتر از چند ثانیه آماده پذیرش قلع بدون عیب و نقص شود.
تاسیسات و فلزکاری
اتصال لولههای مسی و رادیاتورها
اتصال لولههای مسی و رادیاتورها
در لولهکشیهای گاز و سیستمهای برودتی، از فلاکسهای اسیدی قوی استفاده میشود تا با لایهبرداری عمیق از مس، اتصالات کاملاً آببندی شده و زیر فشارهای بالا دچار نشتی نشوند.

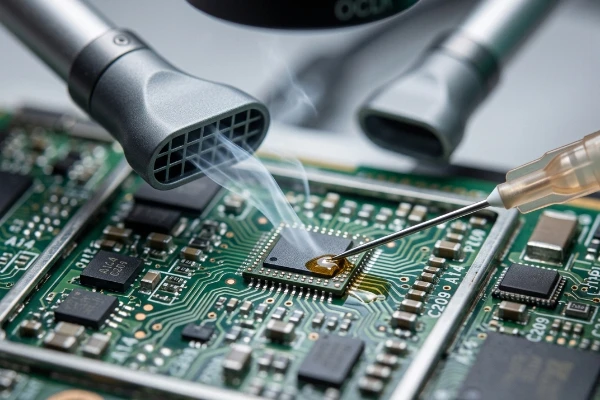

خطرات سلامتی و نکات ایمنی که جدی نمیگیرید!
دودی که در اثر سوختن مایع فلاکس بلند میشود حاوی گازهای اسیدی، کلوفون و ترکیبات فرار آلی است. استنشاق مداوم این دود عامل اصلی آسم شغلی در تکنسینهای الکترونیک است. حتماً در زمان کار از فنهای مکنده دود (Fume Extractor) استفاده کنید و محیط کاری خود را به سیستم تهویه مناسب مجهز نمایید.
شناختهشدهترین برندهای مایع فلاکس در بازار ایران
کیفیت فلاکس ارتباط مستقیمی با پایداری بورد الکترونیکی دارد. از محبوبترین برندهای موجود میتوان به موارد زیر اشاره کرد:
- Kester (کستر): غول آمریکایی تولیدکننده مواد مصرفی لحیمکاری، استاندارد جهانی صنایع هوافضا و نظامی.
- Amtech (امتک): انتخابی بیرقیب برای تعمیرکاران سختافزار موبایل، به خصوص در تکنولوژیهای ریبال کردن چیپستها.
- Mechanic (مکانیک): برندی به شدت محبوب، اقتصادی و با کیفیتِ قابل قبول در بازار ایران برای مصارف عمومی و نیمهتخصصی.
نتیجهگیری و جمعبندی
مایع فلاکس مایع معجزهآسای دنیای لحیمکاری است. بدون این ماده، اتصالات شما کدر، شکننده و مستعد “اتصال سرد” خواهند بود. برای بردهای حساس همیشه به سراغ مدلهای Rosin یا No-Clean بروید و به یاد داشته باشید که تمیز کردن برد پس از پایان کار با الکل ایزوپروپیل، عمر مدار شما را چند برابر میکند.
سوالات متداول کاربران
۱. آیا میتوان تنها با مایع فلاکس و بدون سیم لحیم اتصال ایجاد کرد؟
خیر؛ فلاکس یک ماده کمکی و پاککننده است و ماهیت فلزی ندارد. برای ایجاد اتصال فیزیکی و رسانایی الکتریکی بین دو سطح، وجود فلز واسط یعنی سیم لحیم (قلع) کاملاً الزامی است.
۲. بهترین روش برای تمیز کردن باقیمانده مایع فلاکس چیست؟
بهترین و استانداردترین حلال، الکل ایزوپروپیل (IPA) با درصد خلوص بالا (بالای ۹۹٪) به همراه یک مسواک یا برس آنتیاستاتیک ظریف است. این الکل باقیمانده رزین را حل کرده و بدون آسیب به بورد سریعاً تبخیر میشود.
۳. تفاوت اصلی روغن لحیم با مایع فلاکس در چیست؟
مایع فلاکس به دلیل ساختار مایع و روان خود، قابلیت نفوذ بسیار بالایی به زیر قطعات SMD و فضاهای بسیار تنگ دارد و حجم باقیمانده آن کمتر است؛ در حالی که روغن لحیم غلیظتر بوده، دوز اسیدی بیشتری دارد و پاک کردن باقیمانده جامد آن از روی بورد سختتر است.
