بک لایت تلویزیون چیست؟
مرور سریع
بک لایت تلویزیون چیست؟
بک لایت (Backlight) یا نور پسزمینه، منبع نور اصلی در تلویزیونهای LCD و LED است که در پشت پنل نمایشگر قرار دارد. وظیفه این قطعه، تاباندن نور سفید به پیکسلهاست تا رنگها و تصاویر مانیتور قابل رویت شوند. بدون بک لایت، صفحه تلویزیون کاملاً تاریک دیده میشود و فقط صدا خواهید داشت. کیفیت، کنتراست و طول عمر تصویر مستقیم به نوع و سلامت این بخش وابسته است.
تلویزیونها بهعنوان قطب تفریحات خانگی مدرن، ویترینی از فناوریهای پردازشی هستند. اما راز اصلی تصاویر درخشان صفحه نمایش چیست؟ پاسخ در ساختار قطعهای به نام بک لایت نهفته است.
این لایه نوری نقشی تعیینکننده در میزان کنتراست، غلظت رنگ مشکی و ضخامت فیزیکی دستگاه دارد. شناخت ساختار، انواع و نشانههای استهلاک آن به شما کمک میکند هنگام خرید، مدلی هوشمندانهتر انتخاب کنید و موقع بروز ایراد، هزینههای اضافی تعمیرات را کاهش دهید. در این راهنمای جامع تخصصی، به بررسی همهجانبه این قطعه کلیدی میپردازیم.
مکانیسم عملکرد و ساختار داخلی نور پسزمینه
بک لایت در واقع نقش لامپ تصویر را در نسلهای جدید ایفا میکند. در تلویزیونهای قدیمی (LCD)، این نور توسط لامپهای فلورسنت کاتد سرد (CCFL) تامین میشد که به دلیل مصرف بالا، تولید گرمای زیاد و ضخامت بالا منسوخ شدند. امروزه در تلویزیونهای LED، از دیودهای ساطعکننده نور (LED) استفاده میشود که کنترل پیکسلی دقیقتر، راندمان انرژی فوقالعاده و طراحی بسیار باریک را ممکن ساختهاند.
اجزای ساختاری یک ماژول بک لایت استاندارد:
- • شاسی یا لایه پایه: بستر فلزی یا پلاستیکی مستحکم جهت استقرار لامپها و دفع حرارت اولیه.
- • دیودهای LED: منابع اصلی تولید گسیل نور متمرکز سفید یا ترکیبی.
- • صفحه راهنمای نور (LGP): لایهای اکریلیک که نور نقطهای و مستقیم LED را به یک نور تخت و کاملاً یکنواخت تبدیل میکند.
- • صفحات دیفیوزر و فیلترهای تقویتکننده: لایههای نوری جهت تنظیم زاویه تابش، افزایش شدت درخشش و بهبود تفکیک طیفهای رنگی.
💡 فناوری تاریکی موضعی (Local Dimming) چیست؟ این سیستم مغز متفکر مدیریت بک لایت است. لوکال دیمینگ اجازه میدهد لامپهای الایدی در بخشهایی از تصویر که رنگ مشکی یا تاریک حاکم است کاملاً خاموش یا کمنور شوند و در بخشهای روشن، با حداکثر توان بتابند. این فرآیند کنتراست تصویر را به صورت شگفتانگیزی افزایش میدهد.
تحلیل ساختاری انواع فناوریهای بک لایت در بازار
معماری چیدمان الامپیها در پشت پنل، هویت کیفی و قیمتی تلویزیون را تعیین میکند. خریداران باید بر اساس فضای کاربری و بودجه، یکی از این تکنولوژیها را انتخاب کنند:

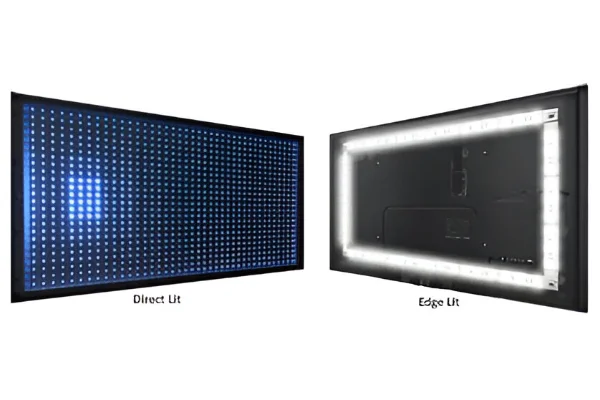

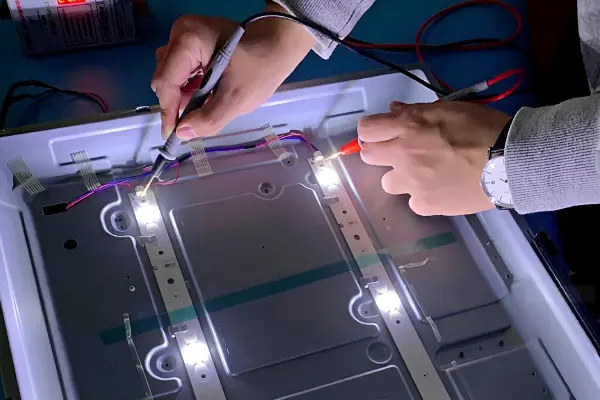

۱. چیدمان لبهای (Edge-lit LED)
در این سبک معماری، دیودهای نورانی فقط در کنارهها یا لبههای پایینی کادر نمایشگر چیده شدهاند و نور به کمک لایههای بازتابنده به مرکز هدایت میشود. این ویژگی امکان ساخت بدنه فوق باریک را به همراه دارد اما در یکنواختی توزیع نور در فضاهای تاریک چالشبرانگیز است.

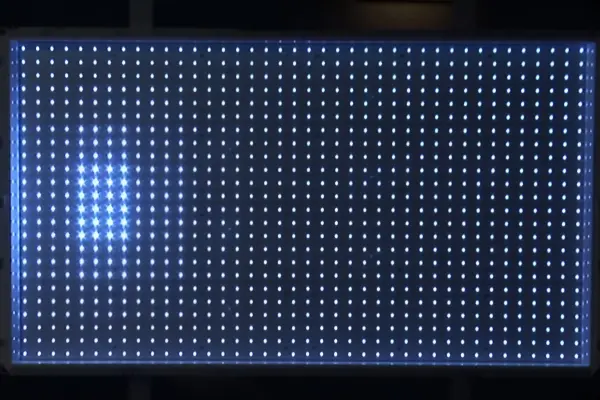

۲. آرایه کامل ماتریسی (Full-Array LED)
در این مدل، تمام سطح پشتی پنل توسط شبکهای منظم از الایدیها پوشانده شده است. ترکیب این چیدمان با سیستم لوکال دیمینگ، مشکیهای بسیار عمیق و کنتراست خیرهکنندهای ایجاد میکند که کیفیت خروجی را به نمایشگرهای گرانقیمت نزدیکتر میسازد.
۳. فناوری انقلابی Mini-LED
مینی الایدی نسل تکاملیافته ماتریسی است. با ریزتر شدن ابعاد دیودها، تعداد زونهای کنترل نور به هزاران منطقه میرسد؛ نتیجه این معماری، روشنایی فوقالعاده بالا و کاهش پدیده هاله نور (Blooming) در تصاویر است.
۴. نمایشگرهای بدون نیاز به بک لایت (OLED)
در ساختار اولد (OLED)، لایه نوری پسزمینه کاملاً حذف شده است. هر پیکسل به صورت ارگانیک و مستقل، خود ساطعکننده نور است. این موضوع کنتراست بینهایت (سیاهی مطلق) و زاویه دید بینظیری را پدید میآورد.
۵. فناوری کوانتوم دات (QLED)
سامسونگ و برخی برندها با اضافه کردن یک لایه فیلم نانوکریستال متراکم (نقاط کوانتومی) روی بک لایتهای مرسوم، شادابی رنگها و پلتفرم نوری غنیتری را ایجاد کردهاند که حجم رنگ بسیار بالایی تولید میکند.
جدول ارزیابی و مقایسه سیستمهای نور پسزمینه
| نوع فناوری | سطح کنتراست | یکنواختی نور | شاخص ضخامت بدنه |
|---|---|---|---|
| Edge-lit (لبهای) | متوسط / ضعیف | احتمال وجود لکه در لبهها | فوقالعاده باریک |
| Full-Array (ماتریسی) | بسیار بالا | بسیار یکنواخت و منظم | ضخیم و نسبتاً سنگین |
| Mini-LED (پیشرفته) | عالی و دقیق | کامل و بدون انحراف نوری | متوسط |
| OLED (پیکسل مستقل) | بینهایت (مطلق) | بینقص | فوق باریک (میلیمتری) |

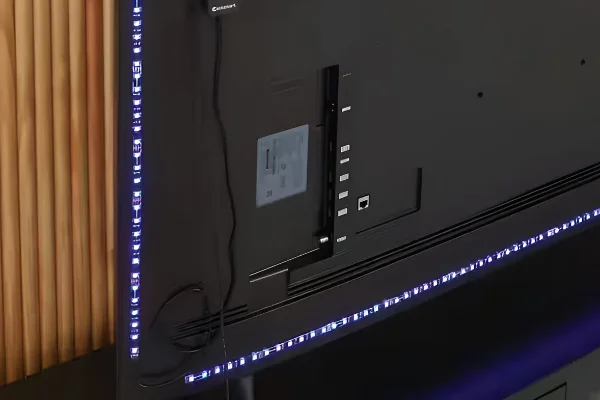

طول عمر بک لایت و عوامل استهلاک آن
به طور میانگین، طول عمر مفید دیودهای نور پسزمینه بین ۳۰,۰۰۰ تا ۶۰,۰۰۰ ساعت ارزیابی میشود. این یعنی دستگاه شما بسته به کیفیت متریال ساخت و نحوه استفاده، حدود ۵ تا ۱۰ سال بدون مشکل کار خواهد کرد.
🚨 دلایل تسریع خرابی بک لایت:
- تنظیم مدام روشنایی (Backlight) روی حداکثر (۱۰۰٪).
- نوسانات ولتاژ شبکه برق خانگی و عدم استفاده از استابلایزر.
- انباشت گرد و غبار در منافذ پشتی که سیستم هیتسینک و دفع حرارت را مختل میکند.
- روشن ماندنهای طولانی و بیوقفه تلویزیون در طول شبانهروز.
✅ روشهای افزایش طول عمر قطعه:
- کاهش غلظت کادر نوری نور پسزمینه در تنظیمات به محدوده ۵۰٪ تا ۷۰٪.
- استفاده از حالت تصویر “استاندارد” یا “سینمایی” به جای حالت اشباع شده “Vivid”.
- استفاده از محافظهای برق الکترونیکی استاندارد کارگاهی.
- فعالسازی سنسور نور محیطی (Eco Solution) جهت تنظیم خودکار روشنایی صفحه.
نشانههای کلیدی سوختن بک لایت و پروتکل تعمیرات
هنگامی که دیودها آسیب میبینند، سیستم علائم واضحی بروز میدهد؛ بررسی این موارد به شما در عیبیابی اولیه کمک خواهد کرد:
- • قطع کامل تصویر (Black Screen): تلویزیون روشن میشود، صدا کاملاً رسا است اما هیچ تصویری دیده نمیشود. اگر با چراغقوه گوشی به صورت زاویهدار به صفحه بتابانید، هالهای ضعیف از آیکونها را خواهید دید.
- • ظاهر شدن لکههای تاریک یا نورانی: خاموش شدن یک بلوک از لامپها باعث ایجاد ابرهای تاریک موضعی شده و برعکس، سوختن منشور روی الایدی باعث ایجاد نقاط فوقالعاده روشن روی تصویر میشود.
- • چشمک زدن تصویر (Flickering): نوسان شدید در میزان درخشش بورد نوری که ثبات بصری را از بین میبرد.

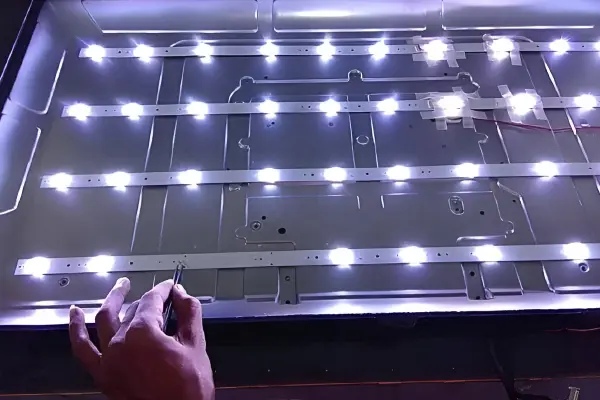

راهنمای برآورد هزینه و فرآیند تعویض
تعمیر این بخش فرآیندی بسیار حساس است؛ زیرا تعمیرکار ناچار است پنل کریستال مایع ضعیف و فلتهای پردازشی ظریف (COF) را به طور کامل باز کند. کوچکترین بیدقتی منجر به شکستن پنل و اسقاط کامل تلویزیون خواهد شد. هزینه نهایی کار به ابعاد نمایشگر بر حسب اینچ، برند دستگاه و نوع سیستم چیدمان وابسته است. پیشنهاد فنی کارشناسان این است که به جای تعویض تکدیودهای سوخته، کل دست یا کیت بک لایت را به طور کامل تعویض کنید تا نرخ استهلاک لامپهای قدیمی مجدداً شما را راهی تعمیرگاه نکند.
آیا بک لایت تلویزیون شما دچار مشکل شده و به دنبال قطعه اصلی و گارانتیدار هستید؟
کلام پایانی…
بک لایت ستون فقرات کیفیت و کنتراست تصویر در تلویزیونهای مدرن است. انتخاب گرید و نوع چیدمان نوری آن (از مدلهای اقتصادی Edge-lit گرفته تا پرچمداران مینی الایدی) مستقیماً عمق رنگ و تجربه دیداری شما را دگرگون میسازد. با مراقبتهای ساده نظیر تعدیل نور پسزمینه و استفاده از محافظهای ولتاژ، میتوانید سالها از عملکرد بینقص بورد نوری دستگاه خود لذت ببرید. در صورت بروز هرگونه لکه یا سیاهی، همواره اولویت را به تعویض کامل کیت توسط تکنسینهای مجرب اختصاص دهید.
سؤالات متداول کاربران
۱. تفاوت اصلی روغن یا ماده روغن لحیم با مایع فلاکس در تعمیرات بک لایت چیست؟
مایع فلاکس به دلیل ساختار شیمیایی روان و الکلی خود، نفوذ مویرگی بسیار بالایی به زیر پایههای دیودهای SMD دارد، نرخ دوز اکسیدزدایی بالایی ارائه میدهد و به راحتی با الکل ایزوپروپیل تمیز میشود؛ در حالی که روغن لحیم جامد غلیظ بوده، دوز اسیدی مخربتری در درازمدت روی بوردهای ظریف دارد و پاک کردن باقیمانده چسبناک آن کار سختی است.
۲. چرا پس از تعویض بک لایت، لکههای سفید نورانی روی تصویر ظاهر میشود؟
روی هر دیود LED یک منشور یا عدسی پلاستیکی کوچک جهت پخش کردن و یکنواخت کردن زاویه نور قرار دارد. اگر حین فرآیند تعمیر یا جابجایی، این عدسیها شل شده یا با چسب غیراستاندارد به صورت نامتقارن چسبانده شوند، نور به جای پخش شدن، به صورت مستقیم شلیک شده و لکههای روشن دایرهای روی نمایشگر پدید میآورد.
۳. آیا خرابی بک لایت باعث سوختن یا آسیب به پنل اصلی (لیکوئید) تلویزیون میشود؟
خیر، سوختن الایدیها فینفسه آسیبی به ساختار کریستال مایع پنل وارد نمیکند. با این حال، اگر تلویزیون خراب برای مدت طولانی روشن بماند، اتصال کوتاهها یا داغ شدن بیش از حد دیود معیوب میتواند آسیب حرارتی موضعی به لایههای پولاریزه پشت پنل وارد کند. همچنین بیشترین ریسک آسیب به پنل، حین فرآیند باز و بسته کردن مکانیکی آن در تعمیرگاه رخ میدهد.
