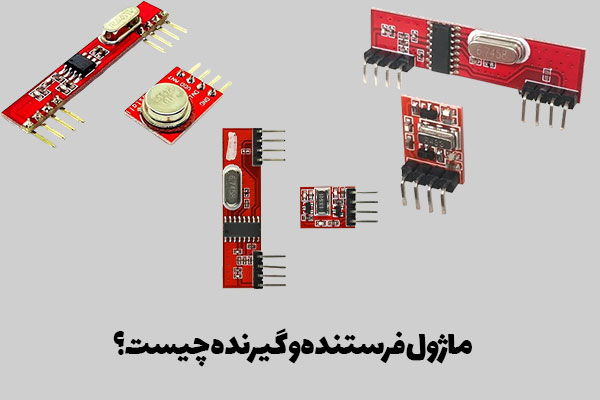

ماژول فرستنده و گیرنده RF چیست؟
RF (رادیو فرکانس) یک نوع ماژول فرستنده و گیرنده است. این نوع ماژول برای ارسال و دریافت سیگنالهای رادیویی مورد استفاده قرار میگیرد. این مدل ماژول به دلیل بهبود عملکرد از نظر برد، دقت، سرعت و مصرف توان از اهمیت بالایی برخوردار است. ماژول فرستنده و گیرندهRF شامل قسمتهایی به نام فرستنده، گیرنده و کنترل کننده است.
- فرستنده: این قسمت سیگنالهای دیجیتال را به موج الکترومغناطیسی تبدیل میکند تا اینچنین از طریق آنتن بتوان برای ارسال سیگنال را آماده کرد. این قسمت شامل فیلتر، آنتن، مدوالتور و مدارهای تقویت کننده میشود.
- گیرنده: این قسمت موج الکترومغناطیسی دریافتی را به سیگنال دیجیتال/ آنالوگ تبدیل میکند. این قسمت هم شامل آنتن، مدار های پردازش، دیمدوالتور، فیلتر و تقویت کننده است.
- کنترل کننده: برای اینکه عملکرد گیرنده و فرستنده هماهنگ شوند و همخوانی داشته باشد، این قسمت وارد عمل میشود که شامل میکروپردازنده و میکروکنترلر میشود و برنامهها را به اجرا در میآورد.
عوامل مهم در طراحی و تنظیم ماژول RF
برای معرفی کامل ماژول RF باید گفت که در طراحی و تنظیم این نوع ماژول عوامل مهمی تأثیرگذار هستند. اولین عامل شامل فرکانس حامل میشود که برای انتقال سیگنال باید فرکانس مناسبی انتخاب گردد. توان خروجی هم عامل مهم بعدی است. توان فرستنده باید تنظیم شود تا بتوان برد را به صورت حداکثری انتخاب کرد. اینچنین مصرف انرژی هم کنترل خواهد شد.
حساسیت گیرنده هم جزء عوامل مهم و کلیدی دیگر است. برای دریافت سیگنالی که ضعیف است و بهبود وضعیت سیگنال، افزایش حساسیت گیرنده را نباید دست کم گرفت. انتخاب آنتن را هم نباید نادیده گرفت. از نظر طراحی، الگوی تابش باید انتن به درستی انتخاب شود و با فرکانس کاری هم مطابقت داشته باشد.
طراحی مدارها هم از جمله عوامل مهم به شمار میآیند. طراحی مدار ماژول فرستنده و گیرنده RF باید با ظرافت و دقت بالایی همراه باشد. اینگونه تلفات به حداقل میرسد و عملکرد ماژول هم بهبود پیدا میکند. سازگاری الکترومغناطیسی را هم باید در طراحی این نوع ماژول دخیل دانست. اگر اصول تداخل رعایت نشوند، EMC به وجود خواهد آمد. مصرف توان هم موضوع مهمی است. برای اینکه باتری عمر بالایی داشته باشد مصرف توان باید کاهش پیدا کند. به همین دلیل، توان باید با محیط خود را تطابق دهد.
نکات کلیدی در طراحی و تنظیم ماژول RF
در طراحی ماژول فرستنده و گیرنده RF یک سری نکات باید رعایت شوند که عدم رعایت این نکات میتواند روی عملکرد ماژول تأثیر منفی بگذارد. روش مدوالسیون مناسبی باید انتخاب شود که میتوان از روشهایی نظیر AM-FM-FSK و… استفاده کرد. نکته مهم دیگر انتخاب فیلتر است. طراحی فیلتر باید به شکلی باشد که ورودی و خروجی بوده و نویز را بتواند حدف کند و برای تداخلهای فرکانسی هم به کار آید.
تطبیق امپدانس هم نکته مهمی است. برای حداکثر انتقال توان تطبیق امپدانس میان مدارهای انتن را باید مورد بررسی قرار داد.پایداری فرکانس را هم نباید نادیده گرفت. مدارهای تثبیت کننده نقش خود را در این شرایط نشان میدهند. این مدارها انحراف از فرکانس کاری را به حداقل میرسانند. قابلیت تنظیم هم از جمله نکات مهم دیگر در طراحی این نوع ماژول است. برای اینکه ماژول با شرایط متغیر بتواند انطباق پیدا کند باید از قابلیت تنظیم فرکانس برخوردار باشد. برای کاهش تلفات نباید از طراحی مدار چاپی غافل شد. شرایط دمایی، مکانی و رطوبتی را هم باید جدی گرفت.
کاربرد ماژول فرستنده و گیرنده RF
زمانی که قرار است به معرفی کامل ماژول RF بپردازیم باید به کاربرد این نوع ماژول هم اشارهای داشته باشیم. از جمله کاربردهای اصلی این ماژول به ارتباطات بیسیم مربوط میشود که شامل تلفن همراه، وای فای، ارتباطات رادیویی و ماهوارهای است. برای شناسایی و ردیابی هم از این ماژول استفاده میکنند. به عنوان مثال به ردیابی خودرو میتوان اشاره کرد.
برای کنترل از راه دور هم ماژول RF مورد کابرد قرار میگیرد. برای لوازم خانگی، خودرو، صنعتی و ماشین آلات کنترل از راه دور یک قابلیت است که با استفاده از این ماژول عملکرد خود را نشان میدهند. حسگرهای بیسیم هم از این ماژول استفاده میکنند. به عنوان نمونه به حسگرهای دما، فشار، رطوبت و… میتوان اشاره کرد.
در حوزه پزشکی و بیومدیکال هم کاربرد ماژول فرستنده و گیرنده RF هم کم نیست. در وسایل پزشکی مانند پوشیدنی و کاشت و مانیتورینگ بی سیم بیماران از ماژول RF استفاده میکنند. در صنعت و اتوماسیون هم نمیتوان کارایی این نوع ماژول را نادیده گرفت؛ چراکه برای پایش فرایندهای صنعتی و کنترل انها از راه دور و همچنین ارتباطات بیسیم در رباتیک و خطهای تولید این ماژول نقش مهمی را ایفا میکند.
در صنایعی همچون مخابرات، امنیت و نظارت، کشاورزی و محیط زیست، مصرف کننده و خانگی کارای این ماژول حس میشود که البته آنچه گفته شد تنها بخشی از موارد استفاده از ماژول فرستنده و گیرنده RF است. در حال حاضر حتی استفاده از این نوع ماژول در حال گسترش و توسعه است؛ چراکه از ویژگیهای فنی خوبی برخوردار است.
