منبع تغذیه چیست و چه کاربردی دارد؟ (راهنمای جامع به زبان ساده)
تا به حال فکر کردهاید کامپیوتر قدرتمند روی میزتان، گوشی موبایل ظریف توی جیبتان، یا حتی چراغهای LED نواری که اتاقتان را تزیین کردهاند، چگونه انرژی مورد نیازشان را تأمین میکنند؟ برقی که مستقیماً از پریز دیوار میآید (معمولاً ۲۲۰ ولت متناوب یا همان AC) برای اکثر قریب به اتفاق این دستگاههای الکترونیکی حساس، کشنده است! اگر این برق با آن ولتاژ بالا و نوساناتش مستقیماً وارد چیپهای ظریف دستگاههای شما شود، در کسری از ثانیه آنها را میسوزاند.
اینجاست که یک قهرمان پنهان، حیاتی و اغلب نادیده گرفته شده به نام منبع تغذیه وارد میدان میشود. بدون این قطعه، هیچکدام از وسایل الکترونیکی مدرن ما روشن نمیشدند. در این مقاله قصد داریم به زبانی ساده و دور از پیچیدگیهای فنی سنگین، بررسی کنیم که منبع تغذیه چیست و چه کاربردی دارد و چرا به عنوان قلب سیستمهای الکترونیکی شناخته میشود.
تعریف ساده؛ منبع تغذیه چیست؟
در پاسخ به این سوال پایهای که منبع تغذیه چیست (Power Supply Unit یا به اختصار PSU)، باید گفت: منبع تغذیه دستگاه یا قطعهای الکترونیکی است که انرژی الکتریکی را از یک منبع ورودی (که معمولا برق شهری است) دریافت کرده و آن را به ولتاژ، جریان و فرکانس مناسب برای تغذیه یک بار مصرفکننده (مانند مادربورد کامپیوتر، موتور الکتریکی یا مدار گوشی) تبدیل میکند.
نکته بسیار مهمی که باید درک کنید این است که یک منبع تغذیه (برخلاف نامش که شاید کمی گمراهکننده باشد)، معمولاً انرژی الکتریکی تولید نمیکند؛ بلکه صرفا آن را تبدیل، تطبیق و مدیریت میکند.
میتوان آن را به قلب تپنده یک سیستم الکترونیکی تشبیه کرد که خون (انرژی) سالم و با فشار مناسب را به تمام بخشها میرساند. یا میتوان آن را یک مترجم زبردست دانست که زبان خشن، پرفشار و پرنوسان برق شهری را به زبان لطیف، کمفشار و صافِ مورد نیاز قطعات الکترونیکی حساس ترجمه میکند.
کار منبع تغذیه چیست؟ (دلیل نیاز حیاتی به آن)
شاید بپرسید اگر برق در پریز وجود دارد، دقیقا کار منبع تغذیه چیست و چرا نمیتوانیم دستگاهها را مستقیم به برق بزنیم؟ وظیفه اصلی این دستگاه، آمادهسازی و ایمنسازی برق ورودی است تا برای قطعات حساس قابل استفاده باشد. این فرآیند معمولاً شامل چند مرحله کلیدی است:
۱. تبدیل برق متناوب (AC) به مستقیم (DC) – یکسوسازی
برق شهری که به خانههای ما میرسد، از نوع متناوب (AC) است؛ یعنی جهت جریان الکتریکی در آن دائماً (۵۰ بار در ثانیه) عوض میشود. اما اکثر قطعات الکترونیکی مانند پردازندهها، رمها و ترانزیستورها برای کارکرد صحیح به برق مستقیم و یکسو (DC) نیاز دارند، دقیقا شبیه برقی که یک باتری تولید میکند. اولین و مهمترین کار اکثر منابع تغذیه، انجام این تبدیل است.
۲. کاهش سطح ولتاژ (Step-down)
ولتاژ برق شهری در ایران حدود ۲۲۰ ولت است. این فشار الکتریکی برای مداری که قرار است با ۳.۳ ولت، ۵ ولت یا ۱۲ ولت کار کند، بسیار وحشتناک است. منبع تغذیه با استفاده از ترانسفورماتورها یا مدارهای الکترونیکی، این ولتاژ بالا را به سطوح پایین و ایمن کاهش میدهد.
۳. تثبیت و صاف کردن ولتاژ (رگولاسیون)
برق ورودی شبکه همیشه ثابت نیست و ممکن است نوسان داشته باشد (کم و زیاد شود). همچنین فرآیند تبدیل AC به DC، مقداری نویز (ریپل) روی برق باقی میگذارد. کار حیاتی دیگر منبع تغذیه، گرفتن این نوسانات و حذف نویزهاست تا یک ولتاژ خروجی کاملا صاف، تمیز و پایدار (رگوله شده) به دستگاه برسد. ولتاژ ناپایدار میتواند باعث هنگ کردن، ریست شدن یا سوختن دستگاه شود.

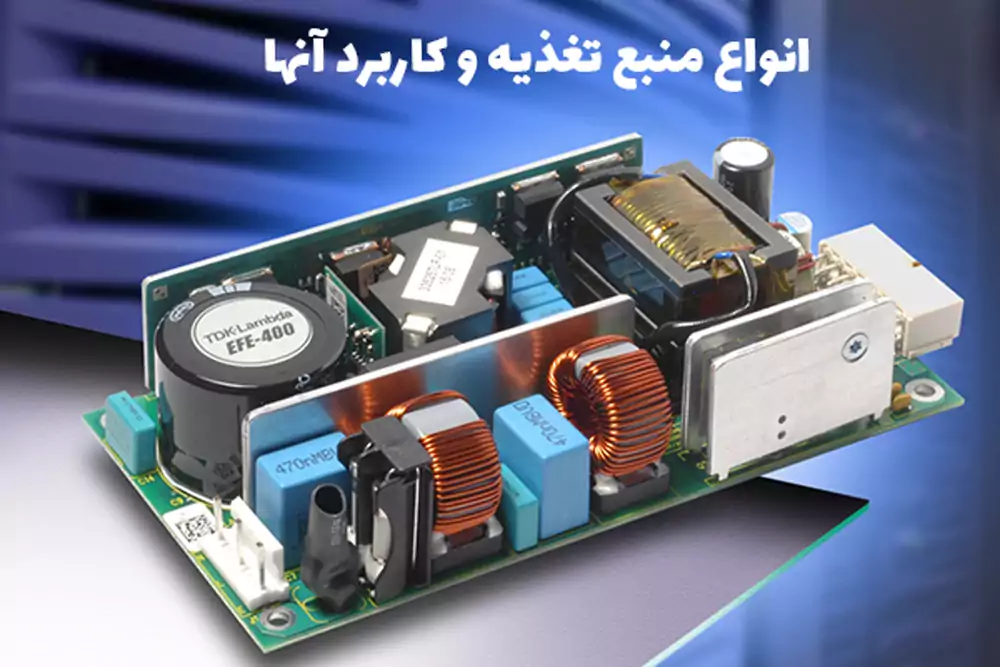

نگاهی به دستهبندی پاور ساپلایها
همه منابع تغذیه یکسان ساخته نمیشوند. آنها بر اساس تکنولوژی ساخت (مانند مدلهای قدیمیتر و سنگین خطی یا مدلهای جدید، سبک و پربازده سوئیچینگ) و همچنین بر اساس نوع کاربردشان، دنیای بسیار گستردهای دارند؛ از یک شارژر کوچک و ساده موبایل گرفته تا پاورهای غولپیکر صنعتی و منابع تغذیه دقیق آزمایشگاهی.
اگر علاقهمند هستید که فراتر از تعاریف اولیه بروید و درباره تکنولوژیهای مختلف ساخت آنها، مزایا و معایب هرکدام و تفاوتهای فنیشان بیشتر بدانید، پیشنهاد میکنیم مقاله تخصصی و جامع ما درباره انواع منبع تغذیه در الکترونیک را مطالعه کنید تا با دید بازتری بتوانید منبع مناسب کار خود را بشناسید.
کاربردهای رایج منبع تغذیه در دنیای واقعی
حالا که دانستیم ماهیت و کار منبع تغذیه چیست، بیایید ببینیم در دنیای اطراف ما چه کاربردهایی دارد. تقریباً هر جا که یک وسیله الکترونیکی فعال میبینید، یک منبع تغذیه هم در کار است، چه داخل قاب آن دستگاه پنهان شده باشد (Internal) و چه به صورت یک قطعه بیرونی (External) باشد:
- پاور کامپیوتر (PC PSU): شاید آشناترین نوع برای بسیاری از ما باشد. همان جعبه فلزی فندار در پشت کیس کامپیوتر که برق ۲۲۰ ولت را میگیرد و خروجیهای متنوع (مانند ۳.۳، ۵ و ۱۲ ولت) را با سیمهای رنگی متعدد به مادربرد، کارت گرافیک و هارد دیسک میرساند.
- آداپتورها و شارژرها: شارژر گوشی موبایل، آداپتور لپتاپ، منبع تغذیه مودم اینترنت یا آداپتور دستگاه کارتخوان، همگی در واقع منابع تغذیه کوچک (اغلب از نوع سوئیچینگ) هستند که بیرون از دستگاه قرار دارند.
- منابع تغذیه آزمایشگاهی و تعمیراتی: اینها دستگاههایی هستند که روی میز مهندسان و تعمیرکاران الکترونیک میبینید. آنها معمولاً دارای نمایشگر و ولومهایی برای تنظیم دقیق ولتاژ و جریان خروجی هستند تا بتوانند دستگاههای مختلف را در شرایط گوناگون تست و عیبیابی کنند.
- درایورهای LED: سیستمهای روشنایی مدرن، پنلهای سقفی و ریسههای LED برای روشن شدن و داشتن نور یکنواخت، به یک نوع خاص از منبع تغذیه نیاز دارند که به آن “درایور” میگویند و وظیفه اصلی آن تأمین جریان ثابت برای LEDها است.
3 فاکتور حیاتی که قبل از انتخاب منبع تغذیه باید بدانید!
اگر قصد خرید یا جایگزینی یک منبع تغذیه (مثلاً یک آداپتور سوخته) را دارید، نگاه کردن به ظاهر فیش و سوکت آن کافی نیست. سه عدد مهم روی برچسب مشخصات تمام منابع تغذیه وجود دارد که حکم مرگ و زندگی را برای دستگاه شما دارند:
- ولتاژ خروجی (Voltage – V): این عدد (مثلاً 12V) باید دقیقاً با نیاز دستگاه شما یکی باشد. اتصال آداپتور با ولتاژ بالاتر، تقریباً قطعا دستگاه را میسوزاند و ولتاژ پایینتر باعث میشود دستگاه روشن نشود یا درست کار نکند.
- جریاندهی (Amperage – A یا mA): این عدد (مثلاً 2A یا 2000mA) نشاندهنده “زور” یا توانایی منبع در تأمین الکترون است. ظرفیت جریان منبع تغذیه باید برابر یا بیشتر از نیاز دستگاه شما باشد. اگر کمتر باشد، به منبع تغذیه فشار آمده، به شدت داغ میشود و ولتاژ خروجی آن افت میکند. (استفاده از منبع با آمپر بالاتر اشکالی ندارد، دستگاه فقط به اندازه نیازش جریان میکشد).
- توان (Wattage – W): حاصلضرب ولتاژ در جریان است و قدرت کلی منبع را نشان میدهد. (مثلاً یک پاور کامپیوتر ۶۰۰ وات).
در این مقاله آموختیم که منبع تغذیه، بسیار فراتر از یک جعبه ساده یا یک دوشاخه برق است. این قطعه، مدیر انرژی، مترجم ولتاژ و محافظ سیستمهای الکترونیکی ما در برابر برق شهری است. درک اینکه منبع تغذیه چیست و چه کاربردی دارد، اولین قدم مهم برای ورود به دنیای جذاب الکترونیک، انجام تعمیرات و حتی استفاده صحیحتر و آگاهانهتر از لوازم روزمره است. همیشه به یاد داشته باشید که سلامت و طول عمر دستگاههای گرانقیمت شما، مستقیماً در گرو عملکرد صحیح و کیفیت منبع تغذیهای است که برایشان انتخاب میکنید.
