نحوه اتصال فلت کربنی
فلت کربنی نوعی ورق تیره رنگ و کم ضخامت است که در دستگاههای پخش خودرو، موبایل و لوازم مشابه نصب میشود. این ورق دارای قسمتی به نام ماژول میباشد که در کنترل آن نقش دارد. تعویض فلت در صورت خرابی حائز اهمیت بالایی است چون از بروز مشکلات بعدی پیشگیری میکند. فلت کربنی LCD دستگاهها در مواردی به علت تحمل گرمای بالا و لرزش درون خود خراب میشود که باید تعویض یا تعمیر شود. فلت کربنی ردیفهای LCD را کنترل میکند و ستونهای آن با استفاده از ال سی دی در سایز بزرگتر تنظیم و کنترل میشوند.
اتصال فلت کربنی جدید و یا صافکاری شده را در دستگاه زمانی انجام میدهند که نوع خراب شده را از آن بیرون بکشند. در بیشتر اوقات به جای استفاده از ال سی دی تازه نوع خراب را با روشهایی تعمیر مینمایند که به صرفهتر است. همچنین فلت تعمیر شده عملکرد بهتری از خود نشان میدهد. برای آشنایی بیشتر شما در ادامه روش اتصال فلت کربنی را به طور کامل توضیح خواهیم داد.

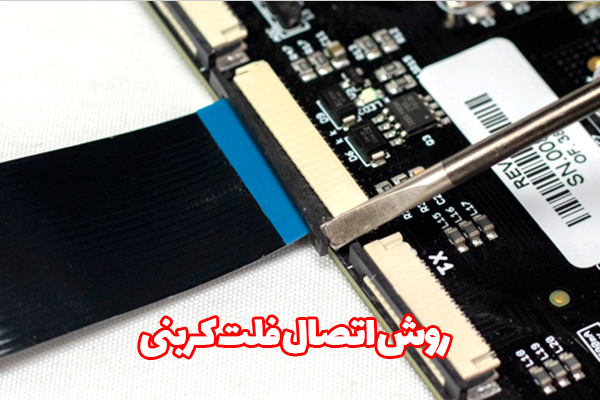

روش اتصال فلت کربنی
نحوه اتصال فلت کربنی با اجرای چند مرحلهی دقیق انجام میگیرد:
تهیهی لوازم مورد نیاز
برای بیرون کشیدن فلت از دستگاه و اتصال آن لوازم خاصی مورد نیاز است که قبل از هر چیز باید آنها را اختیار داشته باشید. خط کش کوچک پلاستیکی یا فلزی، عدسی چشمی، تیغ دارای لبههای گرد، هویه یا دستگاه چسب تفنگی، گوش پاک کن، الکل دناتوره، موچین و تعدادی گیره.
بیرون کشیدن فلت خراب از دستگاه
بیرون کشیدن فلت از دستگاه مرحلهی حساسی است که لازم است با دقت بالایی انجام شود. در این مرحله قسمت جدا شدهی فلت را باید سالم نگه دارید و اجازه ندهید پدهای PCBآسیب ببینند و همراه فلت بیرون کشیده شوند. قسمت جدا شدهی فلت موقع اتصال ماژول لازم میشود. برای جدا سازی فلت از دستگاه با نیروی بیشتری آن را فشار ندهید چون ممکن است قسمتی از قطعه پاره شود یا برد خراش بردارد.
بهترین روش برای بیرون کشیدن فلت این است که از تیغهی سر گرد استفاده کنید و روبان ال سی دی را نزدیک به PBC برش دهید. در این مرحله به دو نکته بیشتر توجه داشته باشید یکی اینکه تیغ را از بالا به پایین نگیرید چون به قسمتهای الکتریکی PBC ضربه میزند. فلت را به آرامی و با استفاده از موچین جدا کنید.
جدا کردن پدهای PCB
در این مرحله لازم است پدهای باقیمانده از از دستگاه را جداسازی کنید. فلتها و پدها باید به طور کلی از چسبهای قدیمی و باقیماندهی کربن پاک شوند. برای این منظور از گوش پاک کن و الکل استفاده کنید. باید به این نکته توجه داشته باشید که PBC را نباید به مایع زیاد آغشته کنید. چون در این شرایط سوئیچها و سایر قسمتهای آن دچار آسیب میشوند. در این صورت بعداً عملکرد خود را به درستی انجام نخواهند داد. پدها باید کاملاً تمیز شوند تا هنگام اتصال گیر نکنند.
تمیزی پدها را میتوانید با عدسی چشمی ۱۰ یا ۲۰ بررسی نمایید. جنس پدهای دستگاه در اتصال بهتر آنها تأثیر دارد. پدهای دستگاههای مختلف از طلای بسیار کم ضخامت و یا از قلع ساخته میشوند. طلا نرم و صیقل داده شده است. قلعها مقداری ناصاف هستند که جهت اتصال بهتر باید آنها را صیقل دهید.
برش فلت و اتصال آن به PBC
در مراحل قبلی شما تنها ال سی دی و پدها را جداسازی کردید و در مرحلهی چهارم اتصال فلت تعمیر شده را شروع میکنید. اتصال فلت به PBC روش ساده و حساسی میباشد که به تمرکز زیادی نیاز دارد.در این روش زیر فلت تختهای قرار دهید و خط کش پلاستیکی یا فلزی را روی آن بگذارید. خط کش باید به طور عمود بر فلت قرار بگیرد. برای پیشگیری از آسیب یا کشیده شدن فلت از تیغهی گرد استفاده کنید. برش فلت در این مرحله به حساسیت عمل بالایی نیاز دارد چرا که ممکن است تنها یک فرصت برای برش آن داشته باشید. در قسمت اتصال پد PBC اگر نوار سبز و اجزاء دیگری مشاهده کردید باید آنها را نیز جداسازی کنید.
فلت را روی PBC قرار دهید.
در این مرحله فلت باید با تراز بسیار دقیق روی PBC قرار بگیرد. برای اجرای این مرحله از شخص دیگری میتوانید کمک بگیرید یا تعدادی گیره و بلوتک در اختیار داشته باشید. برای شروع فلت را تراز کنید این کار کمی دشوار میباشد. اگر خطوط سیاه کربن یا پدهای PBC به خوبی تراز نباشند عملکرد بهتری به نمایش نمیگذارند. تراز بودن آن را با عدسی میتوانید بررسی کنید. برای اتصال فلت نمایشگر LCD را با استفاده از گیرهرویPBC نگه دارید. جهت درست نگه داشتن خط کش از شخص دیگری بخواهید دست خود را روی آن بگذارد. در این حالت از گرما برای اتصال فلت استفاده کنید.
اتصال فلت به دستگاه توسط گرما
برای اتصال فلت به دستگاه هویه لحیم کاری و یا چسب تفنگی میتوانید استفاده کنید. جهت پیشگیری از آسیب قسمتهای مهم فلت بهتر است گرما را روی قسمتهای اضافی امتحان کنید تا به درجهی گرمای مناسب برای اتصال پی ببرید. در اثر داغ بودن دستگاه ممکن است به طور کلی فلت از بین برود. دمای نوک داغ هویه را با اسفنج مرطوب مقداری کاهش دهید و یا از دستگاه تفنگی قلعی استفاده نمایید. سعی کنید گرما به مدارت و قطعات دیگر نخورد. هنگام گرما دادن به فلت با خط کش آن را فشار دهید و با حرکت سریع گرما را اعمال کنید. نصب با گرما دادن از راههای اتصال فلت کربنی است که رواج بالایی دارد.
