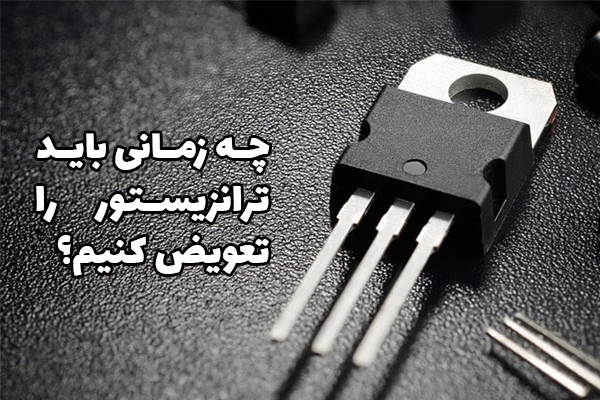

چه زمانی باید ترانزیستور را تعویض کنیم؟
ترانزیستور یکی از مهمترین قطعات نیمههادی در مدارهای الکترونیکی است که برای تقویت سیگنال یا کنترل جریان الکتریکی استفاده میشود. این قطعه معمولاً در انواع مختلفی مانند ترانزیستورهای NPN و PNP تولید میشود و در بسیاری از تجهیزات الکترونیکی مانند منابع تغذیه، تقویتکنندهها، بردهای صنعتی و دستگاههای دیجیتال به کار میرود.
از آنجایی که ترانزیستور نقش مهمی در کنترل جریان و عملکرد صحیح مدار دارد، خرابی آن میتواند باعث اختلال در کارکرد کل سیستم شود. به همین دلیل تشخیص بهموقع خرابی و تعویض آن اهمیت زیادی دارد.
در ای به برخی از نشانهها و شرایطی که نشان میدهند باید ترانزیستور را تعویض کنید، اشاره میکنیم تا بتوانید به شناسایی به موقع اقدام به خرید ترانزیستور کنید.
رایجترین دلایل خرابی ترانزیستور
ترانزیستورها در شرایط مختلفی ممکن است دچار آسیب یا خرابی شوند. آشنایی با دلایل رایج خرابی این قطعه میتواند به جلوگیری از آسیبهای بیشتر در مدار کمک کند.
یکی از مهمترین دلایل خرابی ترانزیستور افزایش بیش از حد ولتاژ یا جریان در مدار است. اگر مقدار جریان عبوری از ترانزیستور از حد مجاز آن بیشتر شود، ممکن است ساختار داخلی قطعه آسیب ببیند و عملکرد آن مختل شود.
گرم شدن بیش از حد (Overheating) نیز از عوامل مهم خرابی ترانزیستور محسوب میشود. این مشکل معمولاً به دلیل طراحی نامناسب مدار، استفاده نکردن از هیتسینک مناسب یا بارگذاری زیاد در مدار رخ میدهد.
از دیگر عوامل رایج میتوان به اتصال کوتاه در مدار، نوسانات شدید ولتاژ، نصب اشتباه قطعه یا استفاده از ترانزیستورهای بیکیفیت اشاره کرد. در چنین شرایطی ممکن است ترانزیستور به سرعت دچار سوختگی یا افت عملکرد شود.
1. عملکرد نادرست مدار
اگر مدار الکترونیکی که شامل ترانزیستور است، به درستی کار نمیکند، ممکن است نشانهای از خرابی ترانزیستور باشد. در این شرایط، بررسی ترانزیستور به عنوان اولین مرحله برای تشخیص مشکل پیشنهاد میشود.
2. افزایش دما
اگر ترانزیستور بیش از حد داغ شود، این میتواند نشانهای از وجود مشکل در عملکرد آن باشد. دمای غیرعادی ممکن است به دلیل اتصالات کوتاه، بارگذاری زیاد یا آسیبدیدگی داخلی باشد. در چنین حالتی، تعویض ترانزیستور الزامی است.
3. تغییرات ظاهری
اگر ترانزیستور دچار سوختگی، ترک یا تغییر رنگ شود، این موارد میتواند نشانهای از آسیب جدی باشد. در این شرایط، باید فوراً ترانزیستور را تعویض کرد.
4. عدم پاسخ به سیگنالها
اگر ترانزیستور در پاسخ به سیگنالهای ورودی عمل نمیکند، ممکن است خراب شده باشد. این حالت میتواند به دلیل خرابی داخلی یا اتصالات نامناسب باشد. تست و تعویض ترانزیستور در این شرایط ضروری است.
چگونه خرابی ترانزیستور را با مولتیمتر تست کنیم؟
یکی از سادهترین روشها برای بررسی سلامت ترانزیستور، استفاده از مولتیمتر است. با استفاده از حالت تست دیود در مولتیمتر میتوان تا حد زیادی از سالم بودن یا خرابی ترانزیستور اطمینان پیدا کرد.
در ترانزیستورهای NPN معمولاً باید پراب مثبت مولتیمتر را به پایه بیس و پراب منفی را به پایههای امیتر و کلکتور متصل کنید. در این حالت مولتیمتر باید مقدار مشخصی از افت ولتاژ را نشان دهد. اگر هیچ مقداری نمایش داده نشود یا اتصال کامل نشان داده شود، ممکن است ترانزیستور خراب باشد.
در ترانزیستورهای PNP این روند برعکس است و پراب منفی به پایه بیس وصل میشود. در این حالت نیز باید مقدار افت ولتاژ در محدوده طبیعی مشاهده شود.
اگر در تست مولتیمتر اتصال کوتاه بین پایهها، عدم هدایت جریان یا مقادیر غیرعادی مشاهده شود، احتمال خرابی ترانزیستور زیاد است و بهتر است قطعه تعویض شود.
آیا ترانزیستور قابل تعمیر است یا باید تعویض شود؟
در بیشتر موارد، ترانزیستورها قابل تعمیر نیستند. ساختار داخلی این قطعات بسیار کوچک و حساس است و زمانی که دچار آسیب یا سوختگی میشوند، عملاً امکان تعمیر آنها وجود ندارد.
به همین دلیل در صنعت الکترونیک، وقتی خرابی ترانزیستور تشخیص داده شود، معمولاً تعویض قطعه با یک ترانزیستور سالم و هممشخصات بهترین و سریعترین راهحل است. این کار علاوه بر کاهش زمان تعمیر، باعث افزایش اطمینان از عملکرد صحیح مدار نیز میشود. البته هنگام تعویض باید دقت کرد که مشخصات قطعه جدید مانند نوع ترانزیستور، ولتاژ، جریان و توان قابل تحمل با قطعه قبلی مطابقت داشته باشد.
هنگام تعویض ترانزیستور به چه نکاتی باید توجه کرد؟
برای اینکه پس از تعویض، مدار به درستی کار کند، لازم است چند نکته مهم در انتخاب ترانزیستور جدید رعایت شود.
- اولین نکته انتخاب نوع مناسب ترانزیستور است.
- نکته مهم دیگر بررسی حداکثر ولتاژ و جریان قابل تحمل ترانزیستور است.
- همچنین باید به نوع پکیج ترانزیستور توجه کنید. ترانزیستورها در پکیجهای مختلفی تولید میشوند و لازم است قطعه جایگزین با برد مدار سازگار باشد.
تعویض بهموقع ترانزیستورهای معیوب از بروز مشکلات بزرگتر و هزینههای اضافی جلوگیری میکند. با توجه به نشانههای ذکرشده و با استفاده از تستهای مناسب، میتوانید زمان مناسب برای تعویض ترانزیستور را تشخیص دهید و به این ترتیب از کارایی مدارهای الکترونیکی خود اطمینان حاصل کنید. کارشناسان فروش اسپیارشاپ به عنوان یکی از بهترین سایت خرید قطعات الکترونیکی در تهران همواره در تلاش هستند تا بهترین مشاوره و راهنمایی را قبل از خرید به مشتریان عزیز بدهند.
