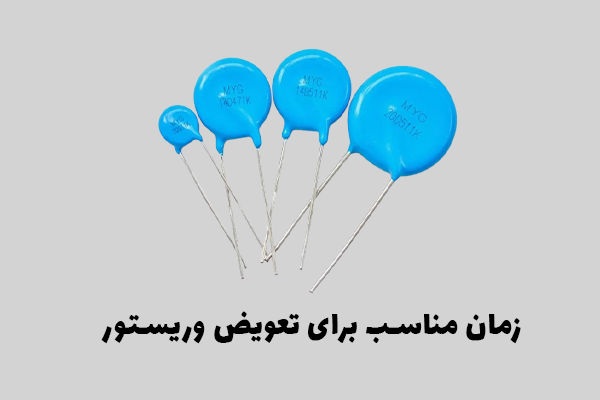

زمان مناسب برای تعویض وریستور
وریستور (Varistor) یک قطعه الکترونیکی محافظتی است که برای جلوگیری از آسیب ناشی از افزایش ناگهانی ولتاژ در مدار استفاده میشود. نام وریستور از ترکیب دو واژه Voltage و Resistor گرفته شده و به معنی مقاومت وابسته به ولتاژ است.
در حالت عادی که ولتاژ مدار در محدوده استاندارد قرار دارد، وریستور مقاومت بسیار بالایی دارد و تقریباً جریانی از آن عبور نمیکند. اما زمانی که ولتاژ به طور ناگهانی افزایش پیدا کند، مقاومت وریستور کاهش مییابد و جریان اضافی را از خود عبور میدهد. این عملکرد وریستور باعث میشود انرژی اضافی تخلیه شده و از آسیب رسیدن به قطعات حساس مدار جلوگیری شود.
وریستور چگونه از مدار در برابر نوسانات ولتاژ محافظت میکند؟
زمانی که در شبکه برق یا مدار الکترونیکی افزایش ناگهانی ولتاژ (Surge) رخ میدهد، ممکن است قطعات حساس مانند آیسیها، ترانزیستورها یا خازنها دچار آسیب شوند. در این شرایط وریستور وارد عمل میشود.
وقتی ولتاژ از مقدار مشخصی که به آن ولتاژ آستانه وریستور گفته میشود عبور کند، مقاومت داخلی وریستور به سرعت کاهش پیدا میکند و جریان اضافی را به سمت زمین یا مسیر ایمن هدایت میکند. به این ترتیب، ولتاژ اضافی به قطعات دیگر مدار نمیرسد و از خرابی آنها جلوگیری میشود. پس از بازگشت ولتاژ به حالت عادی، وریستور دوباره به حالت مقاومت بالا بازمیگردد و مدار به کار عادی خود ادامه میدهد.
از کجا بفهمیم وریستور خراب شده است؟
تشخیص خرابی وریستور یکی از مراحل مهم در عیبیابی مدارهای الکترونیکی است. در بسیاری از موارد، زمانی که دستگاه دچار مشکل میشود یا محافظت مدار به درستی انجام نمیشود، احتمال خرابی وریستور وجود دارد.
وریستورها معمولاً پس از چندین بار جذب نوسانات شدید ولتاژ، به تدریج کارایی خود را از دست میدهند. در چنین شرایطی ممکن است دیگر نتوانند بهدرستی از مدار محافظت کنند. بررسی ظاهری قطعه، اندازهگیری با ابزار تست و توجه به عملکرد دستگاه میتواند به تشخیص خرابی وریستور کمک کند.
چگونه وریستور را تست کنیم؟
برای بررسی سلامت وریستور میتوان از مولتیمتر استفاده کرد. در شرایط عادی، وریستور باید مقاومت بسیار بالایی داشته باشد و جریان قابل توجهی از آن عبور نکند.
برای تست وریستور ابتدا دستگاه را از برق جدا کنید و وریستور را از مدار خارج کنید. سپس مولتیمتر را روی حالت اندازهگیری مقاومت قرار دهید و دو سر پراب را به پایههای وریستور متصل کنید. اگر مولتیمتر مقدار مقاومت بسیار بالا یا تقریباً بینهایت را نشان دهد، وریستور معمولاً سالم است. اما اگر مقدار مقاومت بسیار کم باشد یا اتصال کوتاه نشان داده شود، احتمالاً وریستور خراب شده و باید تعویض شود.
در برخی موارد نیز ممکن است وریستور ظاهراً سالم به نظر برسد اما توانایی جذب نوسانات ولتاژ را از دست داده باشد، بنابراین در کاربردهای حساس بهتر است به صورت دورهای تعویض شود.
زمان مناسب برای تعویض وریستور
وریستورها طول عمر مشخصی دارند و با گذشت زمان یا قرار گرفتن در معرض ولتاژهای بالا، کارایی خود را از دست میدهند. برخی از علائم نشاندهنده زمان تعویض وریستور عبارتند از:
- خرابی فیزیکی: اگر وریستور دچار تغییرات ظاهری مانند سوختگی، شکستگی یا ترک شده باشد، باید بلافاصله تعویض شود. این تغییرات فیزیکی معمولاً به دلیل عبور ولتاژ بیش از حد از وریستور اتفاق میافتد.
- افزایش دمای وریستور: اگر وریستور بیش از حد گرم شود، نشاندهنده این است که دیگر نمیتواند ولتاژهای بالا را به درستی کنترل کند و نیاز به تعویض دارد.
- عملکرد ضعیف دستگاهها: اگر دستگاههای الکتریکی که تحت محافظت وریستور هستند بهدرستی کار نمیکنند یا به طور مکرر دچار نوسانات عملکردی میشوند، این احتمال وجود دارد که وریستور وظیفه محافظت را بهخوبی انجام ندهد و نیاز به تعویض داشته باشد.
- زمان طولانی استفاده: وریستورها طول عمر مشخصی دارند و حتی اگر علائم ظاهری خرابی نداشته باشند، بهتر است پس از چند سال استفاده، به صورت پیشگیرانه تعویض شوند تا از بروز مشکلات جدی جلوگیری شود.
چرا باید وریستور را بهموقع تعویض کنیم؟
تعویض بهموقع وریستور میتواند از آسیبهای بزرگتر و هزینههای اضافی جلوگیری کند. اگر وریستور در زمان مناسب تعویض نشود، نوسانات ولتاژ میتوانند به مدارهای داخلی دستگاههای حساس آسیب برسانند و هزینههای بالایی برای تعمیرات یا تعویض قطعات به وجود بیاورند. همچنین، استفاده از وریستور خراب میتواند خطراتی مانند آتشسوزی و شوک الکتریکی را نیز به همراه داشته باشد.
چگونه وریستور مناسب انتخاب کنیم؟
برای انتخاب وریستور مناسب باید به چند نکته توجه کنید:
- ولتاژ کاری: وریستور باید متناسب با ولتاژ کاری مدار انتخاب شود. اگر وریستور با ولتاژ پایینتر از نیاز مدار انتخاب شود، ممکن است به سرعت خراب شود. در مقابل، اگر وریستور با ولتاژ خیلی بالا انتخاب شود، ممکن است از دستگاهها به درستی محافظت نکند.
- ظرفیت انرژی: وریستور باید توانایی تحمل انرژی نوسانات ولتاژ بالا را داشته باشد. بسته به کاربرد مدار، باید ظرفیت مناسب برای وریستور در نظر گرفته شود.
- نوع کاربرد: برای کاربردهای مختلف (خانگی، صنعتی، مخابراتی) وریستورهای مختلفی با ویژگیهای خاص تولید میشوند. باید بر اساس نوع استفاده، وریستور مناسب را انتخاب کنید.
نتیجهگیری
وریستور یکی از قطعات حیاتی در محافظت از دستگاههای الکتریکی در برابر نوسانات ولتاژ است. تعویض بهموقع وریستور و انتخاب درست آن میتواند بهطور مؤثری از خرابیهای پرهزینه و خطرات احتمالی جلوگیری کند. با بررسی منظم و توجه به علائم خرابی، میتوانید طول عمر دستگاههای الکتریکی خود را افزایش دهید و از عملکرد بهینه آنها اطمینان حاصل کنید.
